手動V型球閥-手柄V型球閥-法蘭式V型球閥
更新：2022/7/6 16:45:15??????點擊：
- 品牌：???上海工開閥門
- 型號：???VQ47H、VQ47F、VQ47Y
產品介紹
V型球閥是一種芯閥座采用金屬，或金屬對聚四氟乙烯密封配合的旋轉球閥，它將球閥和蝶閥的控制特性結合成一體,既可用作控制調節閥，又可作關斷切斷閥。球芯帶有V型結構，對閥座具有剪切作用。V型球閥特別適合含纖維、微小固體顆粒、料漿等介質。
手動V型法蘭式球閥適用于造紙、化工、冶金等工業企業中含有纖維或微小固體顆粒的懸濁液介質中對有關工藝參數的控制，特別適用于制漿、造紙生產過程中的紙漿、白水、黑液、白液等懸浮顆粒的流體及濃、濁漿狀流體介質的自動調節。
手動V型球閥，手柄V型球閥，球體與閥座密封根據工況不同，可分別采用軟密封、噴焊鎳基合金（硬度大于HRC60）、超音速噴涂鎢鈷合金（硬度大于HRC70)及特種硬化材料等多種先進工藝，適用各種苛刻工況，軟密封適用200℃以下工況，硬密封碳鋼不超過425℃，不銹鋼不超過600℃。
手柄V型球閥零部件材質
| 鑄鋼V型球閥 | |||||
|---|---|---|---|---|---|
| 1 | 底座 | WCB | LCB | WC9 | |
| 2 | 閥體 | WCB | LCB | WC9 | |
| 3 | 下閥軸 | 2Cr13 | 2Cr13 | 2Cr13 | |
| 4 | 密封圈 | PTFE/PPL | |||
| 5 | V球 | CF8 | CF8M | CF3M | |
| 6 | 上閥軸 | 2Cr13 | 2Cr13 | 2Cr13 | |
| 7 | 填料 | 柔性石墨/PTFE | |||
| 8 | 填料壓蓋 | WCB | LCB | WC9 | |
| 9 | 壓板 | WCB | LCB | WC9 | |
| 不銹鋼V型球閥 | |||||
| 1 | 底座 | CF8 | CF8M | CF3M | |
| 2 | 閥體 | CF8 | CF8M | CF3M | |
| 3 | 下閥軸 | 304 | 316 | 316L | |
| 4 | 密封圈 | PTFE/PPL | |||
| 5 | V球 | CF8 | CF8M | CF3M | |
| 6 | 上閥軸 | 304 | 316 | 316L | |
| 7 | 填料 | 柔性石墨/PTFE | |||
| 8 | 填料壓蓋 | CF8 | CF8M | CF3M | |
| 9 | 壓板 | CF8 | CF8M | CF3M | |

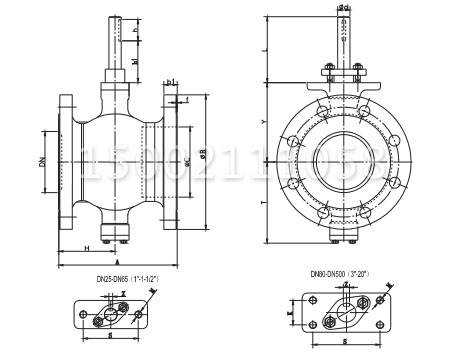

手柄V型球閥主要零外形及連接尺寸
| DN | A | H | B | b1 | f | C | T | Y | L | Φd | h1 | h | S | K | M | Z |
| 25 | 102 | 51 | 115 | 16 | 2 | 38 | 81 | 73 | 102 | 16 | 64 | 35 | 75 | / | 2-M10 | 5 |
| 32 | 102 | 51 | 140 | 18 | 2 | 45 | 86 | 78 | 100 | 16 | 62 | 35 | 75 | / | 2-M10 | 5 |
| 40 | 114 | 57 | 150 | 18 | 2 | 50 | 90 | 80 | 102 | 16 | 64 | 35 | 75 | / | 2-M10 | 5 |
| 50 | 124 | 60 | 165 | 20 | 2 | 62 | 93 | 90 | 104 | 16 | 66 | 35 | 75 | / | 2-M10 | 5 |
| 65 | 145 | 70 | 185 | 20 | 2 | 73 | 108 | 105 | 102 | 16 | 64 | 35 | 75 | / | 2-M10 | 5 |
| 80 | 165 | 75 | 200 | 20 | 2 | 90 | 123 | 118 | 110 | 20 | 68 | 35 | 90 | / | 2-M12 | 6 |
| 100 | 194 | 92 | 220 | 22 | 2 | 115 | 138 | 130 | 108 | 20 | 66 | 35 | 90 | / | 2-M12 | 6 |
| 125 | 194 | 97 | 250 | 22 | 2 | 134 | 148 | 145 | 110 | 25 | 65 | 40 | 90 | / | 2-M12 | 8 |
| 150 | 229 | 110 | 285 | 24 | 2 | 164 | 170 | 170 | 124 | 30 | 69 | 50 | 110 | 40 | 4-M12 | 8 |
| 200 | 243 | 120 | 340 | 24 | 2 | 206 | 200 | 201 | 124 | 30 | 69 | 50 | 110 | 40 | 4-M12 | 8 |
| 250 | 297 | 148 | 405 | 26 | 2 | 260 | 240 | 237 | 140 | 40 | 77 | 60 | 135 | 40 | 4-M16 | 12 |
| 300 | 338 | 190 | 460 | 28 | 2 | 316 | 286 | 282 | 140 | 40 | 77 | 60 | 135 | 40 | 4-M16 | 12 |
| 350 | 400 | 221 | 520 | 30 | 2 | 372 | 330 | 337 | 170 | 50 | 105 | 60 | 140 | 64 | 4-M16 | 14 |
| 400 | 400 | 220 | 580 | 32 | 2 | 420 | 367 | 372 | 212 | 60 | 127 | 80 | 170 | 80 | 4-M20 | 18 |
