產品介紹
三通球閥可分為L形和T形，L形（Q44F/Q44H）三通球閥用于介質流向的切換，能使相互垂直的兩個通道連接；T形（Q45F/Q45H）三通球閥用于介質分流、合流及流向切換。T形三通可以使三個通道相互連通或使其中的兩個通道連通。
三通球閥一般采用兩閥座結構，亦可根據用戶要求采用四閥座結構。
Q44F/Q44H三通L型球閥主要連接相互正交的兩條管道，不能同時保持第三條管道的相互連通，只起分配作用。
L型三通球閥性能參數
| 型號 | Q44F-16C、Q44F-25C、Q44F-40C、Q44F-16P、Q44F-25P、Q44F-40P |
| 適用溫度（℃） | PTFE≤150℃ PTL≤300℃ |
| 適用介質 |
C：水、蒸汽、油品等 P：硝酸類；R：醋酸類 弱腐蝕性介質 |
| 閥體、閥蓋 | WCB、CF8 |
| 球體 | WCB+Hcr、CF8 |
| 閥桿 | 2Cr13、CF8 |
| 閥座 | PTFE 、PPL等 |
| 填料 | PTFE |

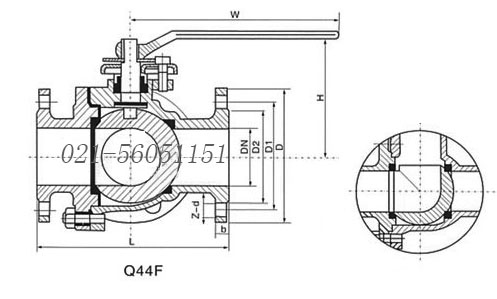

L型三通球閥主要零外形及連接尺寸
| 型號 |
公稱通徑 DN(mm) |
尺寸 | |||||||||
| L | L2 | D | D1 | D2 | b | f | Z-d | H | W | ||
|
Q44F-16C Q44F-16P Q44F-16R |
15 | 150 | 72 | 95 | 65 | 45 | 14 | 2 | 4-14 | 95 | 130 |
| 20 | 160 | 80 | 105 | 75 | 55 | 14 | 2 | 4-14 | 110 | 130 | |
| 25 | 180 | 90 | 115 | 85 | 65 | 14 | 2 | 4-18 | 120 | 140 | |
| 32 | 200 | 100 | 135 | 100 | 78 | 16 | 2 | 4-18 | 144 | 180 | |
| 40 | 220 | 110 | 145 | 110 | 85 | 16 | 3 | 4-18 | 152 | 220 | |
| 50 | 240 | 120 | 160 | 125 | 100 | 16 | 3 | 4-23 | 182 | 220 | |
| 65 | 260 | 130 | 180 | 145 | 120 | 16 | 3 | 4-18 | 193 | 240 | |
| 80 | 280 | 140 | 195 | 160 | 135 | 20 | 3 | 8-18 | 217 | 270 | |
| 100 | 320 | 160 | 215 | 180 | 155 | 20 | 3 | 8-18 | 245 | 350 | |
| 125 | 380 | 190 | 245 | 210 | 185 | 22 | 3 | 8-18 | 282 | 500 | |
| 150 | 440 | 220 | 280 | 240 | 210 | 24 | 3 | 8-23 | 319 | 600 | |
| 200 | 550 | 260 | 335 | 295 | 265 | 26 | 3 | 12-23 | 380 | 1000 | |
| 250 | 670 | 310 | 405 | 355 | 320 | 30 | 3 | 12-25 | 460 | 1400 | |
| 300 | 720 | 370 | 460 | 410 | 375 | 30 | 3 | 12-25 | 520 | 1800 | |
