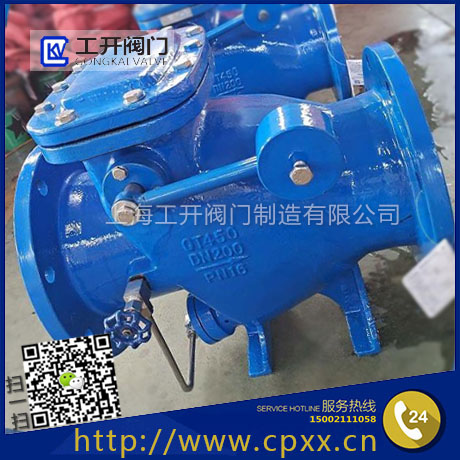

HH44X微阻緩閉止回閥-水力控制閥
更新：2024/3/13 13:54:59??????點擊：
- 品牌：???上海工開閥門
- 型號：???HH44X
產品介紹
HH44X微阻緩閉式止回閥是由閥體、閥蓋、閥板、平衡臂、活塞和調節閥組成，用于給排水管道上,安裝在水泵出口處用來防止介質逆流和消除破壞性水錘并能有效的減少閥門關閉錘壓力。帶安裝座的用于臥式安裝,不帶安裝座的用于立式安裝。
應用范圍：微阻緩閉止回閥適用于清凈介質，不宜用于含有固體顆粒和粘度較大的介質。
微阻緩閉式止回閥工作原理：靠進水口介質的流速水頭作用，閥瓣自動開啟使介質通過。閥體內的壓力水通過微量閥流進活塞組件的后腔，將活塞從活塞腔內推出。當水流停止時(或水泵突然停止運行時)，由于閥瓣的自重和水倒流的作用，使閥瓣自動關閉。但是由于活塞處于推出位置，頂住閥瓣，使閥瓣不能將閥口全部關閉還剩余20%的開度使水流通過，這時就減弱了水錘壓力。當閥瓣壓在活塞的端部時，由于反作用力的產生，使活塞后腔的水阻止活塞退出，亦阻止閥瓣的關閉，這時只能通過微量調節閥緩緩流回隔離裝置，使閥瓣徐徐關閉。閥瓣分成快速和緩慢兩步關閉達到了既防逆又減弱水錘的作用?；钊斐鲩L短決定了閥瓣緩閉的開度。緩閉開度大，水錘小，延長關閉時間；反之，開度小，會產生破壞性水錘。
HH44X微阻緩閉止回閥特點：
1、采用了 平衡錘的設計方式進行安置，閥瓣在旋轉運行時對介質的產生的壓力小，啟閉時省力，是一款節能性的止回閥；
2、閥瓣在關閉的后段行程里設置 了一款特殊裝置 ，阻尼裝置，它可不但可以自由調控時間，還能防止水錘的產生；
3、獨特新穎的設計理念 ，采用閥瓣包膠實現可靠的密封性，防腐蝕，運行平穩，減少摩擦阻力，提高使用壽命；
4、閥體采用了全通道、流線型、直流式的設計，減小水力沖擊的損壞，節能效果良好；
5、工作壓力調節穩定后，介質流動產生的壓力變化時主閥能過自動調節，從而操作方便，穩定性高。
HH44X微阻緩閉止回閥性能規范
| 型號 |
公稱壓力 （MPa） |
強度試驗壓力（MPa） | 密封壓力（MPa） |
適用溫度 （℃） |
適用介質 | 緩閉時間 |
| HH44X | 1.0 | 1.5 | 1.1 | ≤80 |
水、弱腐蝕性介質 |
≤60秒 |
| 1.6 | 2.4 | 1.76 | ||||
| 2.5 | 3.75 | 2.75 |
HH44X微阻緩閉止回閥零部件材質
| 零件名稱 | 閥體 | 閥瓣 | 閥桿 |
| 材料 | 鑄鐵、鑄鋼 | 橡膠組合件 | 不銹鋼 |

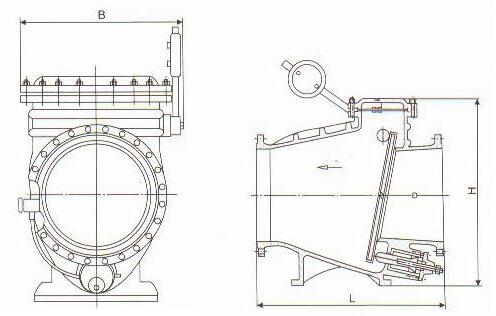

HH44X微阻緩閉止回閥結構尺寸
| 公稱壓力 (MPa) | 公稱通徑DN(mm) | 尺寸 | ||
| L | H | B | ||
|
1.0 1.6 2.5 |
40 | 200 | 300 | 220 |
| 50 | 230 | 300 | 270 | |
| 65 | 290 | 320 | 290 | |
| 80 | 310 | 354 | 300 | |
| 100 | 350 | 350 | 320 | |
| 125 | 400 | 380 | 340 | |
| 150 | 480 | 500 | 410 | |
| 200 | 500 | 580 | 450 | |
| 250 | 600 | 670 | 550 | |
| 300 | 700 | 730 | 580 | |
| 350 | 800 | 820 | 630 | |
| 400 | 900 | 920 | 700 | |
| 450 | 1000 | 950 | 800 | |
| 500 | 1100 | 1100 | 900 | |
| 600 | 1300 | 1200 | 990 | |
| 700 | 1400 | 1550 | 1120 | |
| 800 | 1500 | 1700 | 1300 | |
聲明：本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數：產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等，如對產品有特殊要求，請在詢價時一并提出?；蛘呤褂脠龊戏浅Ｖ匾颦h(huán)境比較復雜，請您盡量提供設計圖紙和詳細參數，由我們專業工程師為您審核選型。
感謝訪問我司網站http://www.qa007.com，如你對該產品還有任何疑問可致電我們，我們將為您提供優質的售前咨詢服務。咨詢手機：15002111058；電話：021-56051151。
