傳動帽彈性座封閘閥-RVCX-16Q帶傳動帽暗桿軟密封閘閥-傳動帽埋地式閘閥
更新：2022/8/11 9:08:47??????點擊：
- 品牌：???上海工開閥門
- 型號：???MZ45X-16Q
產品介紹
RVCX-16Q帶傳動帽暗桿軟密封閘閥也叫埋地式彈性座封閘閥MZ45X-16Q，是一種地下閘閥?？芍苯勇袢氲叵拢挥脡酒鲴烤?，減少了路面開挖的面積；極小的井室可保持路面美觀，降低施工難度，減少工程造價。
工作原理：傳動帽埋地式閘閥是一種方錐形傳動帽采取機械方式固定在閥桿上，并可配用扳手操作埋設在地下的給水排水用軟密封閘閥通過扳手將啟閉力傳遞到閥桿或驅動裝置上，順時針轉動時，閥關閉，逆時針轉動時，閥開啟。該閥采用暗桿設計，結構緊湊，閥桿螺母與閘板為兩體結構，無卡阻現象發生，底部為與水管相同的平底式全流域直通式設計，不易造成雜物淤積，使流體暢通無阻。本產品適用于城鎮供水排水管道用。
RVCX埋地式彈性座封閘閥特點：具有優秀的防腐性能，其閥體、閥蓋內外表面噴涂環氧樹脂，連接螺栓采用內六角螺栓，頂部膠封，可靠的衛生級環氧樹脂符合衛生標準GB/T17219-1998，閘板表面整體包覆符合衛生檢驗標準的橡膠，需要時內表面搪瓷。閥桿密封采用O形密封圈，閥桿和閥桿螺母等零部件使用受水不腐蝕的不銹鋼或青銅等材料。本產品特別適用于飲用水、城鎮給水排水系統和污水處理以及食品等行業。
RVCX-16Q帶傳動帽暗桿軟密封閘閥性能參數
| 產品名稱 | 傳動帽暗桿軟密封閘閥，傳動帽埋地式閘閥 |
| 閥體 | 球墨鑄鐵 |
| 閘板 | 球墨鑄鐵外覆三元乙丙或丁腈橡膠 |
| 內六角螺栓 | 碳化處理 |
| 密封圈 | 丁腈橡膠 |
| 閥蓋 | 球墨鑄鐵 |
| 閥桿 | 不銹鋼 |
| “O”形密圈 | 丁腈橡膠 |
| 止推軸承 | 錫青銅 |
| 螺栓 | 不銹鋼 |
| 壓蓋 | 球墨鑄鐵 |
| 防塵罩 | 丁腈橡膠 |
| 手輪（傳帽） | 鑄鐵 |
| 適用溫度 | 0～80℃ |
| 適用介質 | 空氣、水、污水、蒸氣、煤氣、油品等。 |

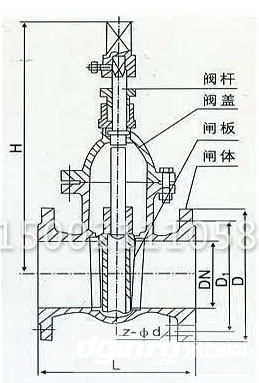

RVCX-16Q帶傳動帽暗桿軟密封閘閥主要零外形及連接尺寸
|
公稱通徑 DN(mm) |
尺寸 | |||||||
| L | D | D1 | D2 | b-f | Z-d | H | D0 | |
| DN40 | 165 | 145 | 110 | 85 | 18-3 | 4-18 | 245 | 165 |
| DN50 | 178 | 160 | 125 | 100 | 20-3 | 4-18 | 286 | 180 |
| DN65 | 190 | 180 | 145 | 120 | 20-3 | 4-18 | 320 | 180 |
| DN80 | 203 | 195 | 160 | 135 | 22-3 | 4-18 | 373 | 200 |
| DN100 | 229 | 215 | 180 | 155 | 22-3 | 8-18 | 428 | 200 |
| DN125 | 250 | 245 | 210 | 185 | 24-3 | 8-18 | 513 | 240 |
| DN150 | 270 | 280 | 240 | 210 | 24-3 | 8-23 | 582 | 240 |
| DN200 | 292 | 335 | 295 | 265 | 26-3 | 8-23 | 730 | 320 |
| DN250 | 330 | 390 | 350 | 320 | 28-3 | 12-23 | 897 | 320 |
| DN300 | 356 | 440 | 400 | 368 | 28-3 | 12-23 | 1032 | 400 |
| DN350 | 381 | 500 | 460 | 428 | 30-3 | 16-23 | 1170 | 400 |
| DN400 | 406 | 565 | 515 | 482 | 32-3 | 16-25 | 1330 | 500 |
| DN450 | 432 | 615 | 565 | 532 | 32-3 | 20-25 | 1460 | 500 |
| DN500 | 457 | 670 | 620 | 585 | 34-3 | 20-25 | 1650 | 720 |
聲明：本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數：產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等，如對產品有特殊要求，請在詢價時一并提出?；蛘呤褂脠龊戏浅Ｖ匾颦h(huán)境比較復雜，請您盡量提供設計圖紙和詳細參數，由我們專業工程師為您審核選型。
感謝訪問我司網站http://www.qa007.com，如你對該產品還有任何疑問可致電我們，我們將為您提供優質的售前咨詢服務。咨詢手機：15002111058；電話：021-56051151。
