Q341F手動渦輪球閥-法蘭式鑄鋼球閥-蝸輪浮動球閥-鑄鋼渦輪球閥
更新：2022/7/29 14:53:55??????點擊：
- 品牌：???上海工開閥門
- 型號：???Q341F-16C
產品介紹
Q341F渦輪球閥設有開度指示盤，能準確指示球閥的開啟角度。主要由鑄鋼球閥閥體、蝸輪箱等零件組成。Q341F蝸輪浮動法蘭球閥是一種常用且重要的閥類，在石油化工、長輸管線等領域有廣泛應用。
Q341F渦輪浮動法蘭式球閥工作原理：
球閥的關閉件是一個帶孔的球體（或部分球），球體隨閥桿轉動，實現閥門的開啟或關閉。在各種閥門中，球閥的流動阻力最小，全徑球閥打開時，球體通道、閥體通道和連接管徑相等并成一直徑，介質幾乎可以毫無損失的流過。球閥旋轉90°即可全關全開，啟閉迅速。與相同規格的閘閥、截止閥比較、球閥體積小、重量輕，便于管道安裝。
Q341F手動渦輪球閥主要性能參數
| 型號 | 材料 | 適用溫度 /℃ | 適用介質 | |||
| 閥體 | 閥桿 | 密封面 | 填料 | ≤150° | 水、氣、油等 | |
|
Q341F-16C Q341F-16P Q341F-25C Q341F-25P |
WCB |
2Cr13 304 316 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti |
PTFE、增強 PTFE | PTFE | ||
| 金屬堆焊鈷基 | 柔性石墨 | |||||
| CF8 | 304 | PTFE、增強 PTFE | PTFE | 硝酸類等腐蝕性介質 | ||
| 金屬堆焊鈷基 | 柔性石墨 | |||||
| CF8M | 316 | PTFE、增強 PTFE | PTFE | |||
| 金屬堆焊鈷基 | 柔性石墨 | |||||

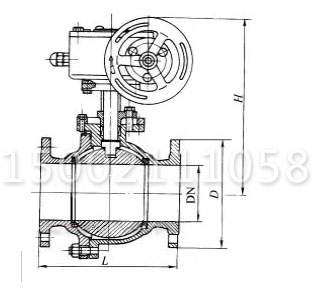

Q341F手動渦輪球閥主要零外形及連接尺寸
| DN | L | D | H | 重量/kg |
| 125 | 320 | 245 | 542 | 110 |
| 150 | 360 | 280 | 572 | 130 |
| 200 | 457 | 335 | 638 | 200 |
| 250 | 533 | 405 | 828 | 245 |
| 300 | 610 | 460 | 948 | 500 |
| DN | L | D | H | 重量/kg |
| 100 | 305 | 230 | 528 | 90 |
| 125 | 381 | 270 | 547 | 130 |
| 150 | 403 | 300 | 592 | 170 |
| 200 | 419 | 360 | 791 | 250 |
| 250 | 568 | 425 | 926 | 385 |
| 300 | 648 | 485 | 948 | 625 |
聲明：本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數：產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等，如對產品有特殊要求，請在詢價時一并提出?；蛘呤褂脠龊戏浅Ｖ匾颦h(huán)境比較復雜，請您盡量提供設計圖紙和詳細參數，由我們專業工程師為您審核選型。
感謝訪問我司網站http://www.qa007.com，如你對該產品還有任何疑問可致電我們，我們將為您提供優質的售前咨詢服務。咨詢手機：15002111058；電話：021-56051151。
