三片式鍛鋼球閥-高壓焊接鍛造球閥-SW承插焊鍛鋼球閥800LB/2500LB
更新：2024/10/14 15:12:05??????點擊：
- 品牌：???上海工開閥門
- 型號：???Q61F-800LB、Q11F-800LB
產品介紹
三片式鍛鋼球閥沿垂直于兩個閥座閥通道軸線的橫截面將閥體分為三部分。整個閥沿閥桿的中心軸對稱。主要用于切割和分配。然后更改中游的方向。其大的樞軸結構可確保在高壓下準確的球中心位置，并確保出色的閥門操作性能。標準閥座采用彈簧結構，將閥座推入球中，從而確保在進口和出口處具有出色的雙向密封性能。排水閥可將閥體的腔體排放到外部。樞軸采用防噴保護結構，可有x防止泄漏。軸承的低摩擦系數使扭矩z小化，并且更容易打開和關閉閥門。具有性能優良，可靠性高，適用范圍廣，價格合理的優點。
三片式鍛鋼球閥，高壓焊接鍛造球閥，三片式SW鍛鋼球閥適用于化工，石油，冶金和其他行業，以及含有硫化氫介質，許多雜質和嚴重腐蝕的長距離t然氣管道。
鍛鋼球閥有三種設計形式,一種是一片式結構，閥體內部螺紋連接，一種是二片式結構,其中部螺紋連接,并以PTFE墊片密封:另一種是三片式結構,中部用螺栓結構。根據所選的閥座與墊片/填料的材料不同,適應不同的工作壓力，溫度和介質。
產品名稱：三片式鍛鋼球閥
產品口徑：DN6-100
產品壓力：1.0-32.0Mpa，150LB-2500LB
適用溫度：<120℃
操作方式：手動 等
適用介質：水、蒸汽、油品等。
適用標準：
設計規范：API6D
結構長度：ANSI B16.10
壓力試驗：API598/API6D
連接標準：ANSI/ASME B1.20.1 、ASME B16.11

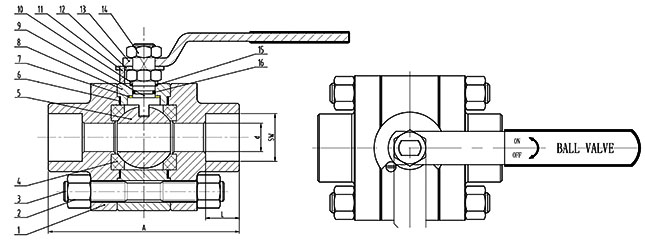

三片式鍛鋼球閥主要零部件材質
| 序號 | 零件名稱 | 材質 | |
| 1 | 閥體 | A105 | F304 |
| 2 | 密封圈 | APTFE & PEEK | |
| 3 | 球體 | F6 | F304 |
| 4 | 閥桿 | 410 | 304 |
| 5 | O型圈 | VITON | |
| 6 | 墊片 | PTFE | |
| 7 | 螺栓 | B7 | B8 |
| 8 | 螺母 | 2H | B8 |
