氣動硬密封蝶閥-D673H氣動對夾式蝶閥-三偏心金屬硬密封氣動蝶閥AT氣缸
更新：2022/8/26 10:24:14??????點擊：
- 品牌：???上海工開閥門
- 型號：???D673H/Y-10C/16C/25C
產品介紹
D673H氣動對夾式硬密封蝶閥是由氣動活塞式執行器與對夾式三偏心硬密封蝶閥組成，與電氣閥門定位器配套，輸入4～20mADC信號及0.4～0.7MPa氣源即可控制運轉，可實現對壓力、流量、溫度、液位等參數的調節。
氣動硬密封蝶閥由閥體、蝶板、多層次閥座、閥桿、傳動機構等主要部件組成，密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕，使用壽命長等特點。閥座采用硬密封兼容的多層次結構，加工精湛，工藝先進。
氣動三偏心硬密封蝶閥被廣泛地應用到冶金、電力、石油、化工、空氣、煤氣、可燃?xì)怏w以及給排水等腐蝕性介質的管道上。
根據不同控制和要求可選擇下列附件：
切斷型附件：?jiǎn)坞娍仉姶砰y、雙電控電磁閥、限位開關回訊器。
調節型附件：電氣定位器、氣動定位器、電氣轉換器。
氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。
采用新型系列GT型氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。
D673H氣動對夾式硬密封蝶閥性能參數
| 型號 | D673H/Y | 連接方式 | 對夾式 | |
| 工作壓力 | 1.0Mpa,1.6MPa,2.5MPa | 配置執行機構 |
GT、AT、AR、AW系列 單雙作用雙作用氣動執行器 |
|
| 控制方式 |
開關兩位控制、 4-20mA模擬量控制 |
可配附件 |
定位器、電磁閥、空氣過濾減壓器 、保位閥、行程開關、閥位傳送器、手輪機構等 |
|
| 適用溫度 | ≤425℃ | ≤200℃ | ||
| 適用介質 | 水、油或非腐蝕性介質 | 硝酸類介質 | 醋酸類介質 | |
| 材料 | 閥體、蝶板 | WCB | CF8/304 | CF3M/316L |
| 閥桿 | 2Cr13 | 304 | 316L | |
| 閥體密封面 | 堆焊507 | － | － | |
| 蝶板密封面 | 304+柔性石墨 | 304+PTFE | 304+PTFE | |
| 填料 | 柔性石墨 | PTFE | PTFE | |

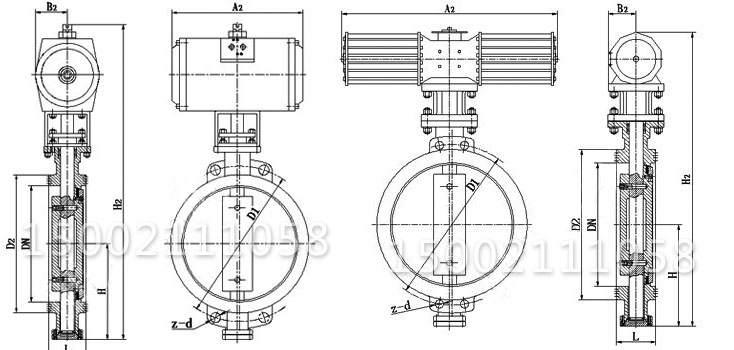

D643H氣動對夾式硬密封蝶閥主要零外形及連接尺寸
| 公稱通徑 | 長度 | 外形尺寸 （參考值) | 連接尺寸 (標準值) | 連接尺寸 (標準值) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| H | H2 | A2 | B2 | PN0.6MPa | PN1.0MPa | PN1.6MPa | PN2.5MPa | |||||||
| 毫米 | 英寸 | L | D1 | Z-d | D1 | Z-d | D1 | Z-d | D1 | Z-d | ||||
| 50 | 2 | 43 | 112 | 625 | 245 | 72 | 110 | 4-14 | 125 | 4-18 | 125 | 4-18 | 125 | 4-18 |
| 65 | 21/2 | 46 | 115 | 625 | 245 | 72 | 130 | 4-14 | 145 | 4-18 | 145 | 4-18 | 145 | 8-18 |
| 80 | 3 | 64 | 120 | 645 | 245 | 72 | 150 | 4-18 | 160 | 8-18 | 160 | 8-18 | 160 | 8-18 |
| 100 | 4 | 64 | 138 | 675 | 355 | 92 | 170 | 4-18 | 180 | 8-18 | 180 | 8-18 | 190 | 8-22 |
| 125 | 5 | 70 | 164 | 715 | 355 | 92 | 200 | 8-18 | 210 | 8-18 | 210 | 8-18 | 220 | 8-26 |
| 150 | 6 | 76 | 175 | 800 | 355 | 92 | 225 | 8-18 | 240 | 8-22 | 240 | 8-22 | 250 | 8-26 |
| 200 | 8 | 89 | 215 | 850 | 250 | 170 | 280 | 8-18 | 295 | 8-22 | 295 | 12-22 | 310 | 12-26 |
| 250 | 10 | 114 | 243 | 925 | 250 | 170 | 335 | 12-18 | 350 | 12-22 | 355 | 12-26 | 370 | 12-30 |
| 300 | 12 | 114 | 285 | 1035 | 450 | 220 | 395 | 12-22 | 400 | 12-22 | 410 | 12-26 | 430 | 16-30 |
| 350 | 14 | 127 | 320 | 1070 | 450 | 220 | 445 | 12-22 | 460 | 16-22 | 470 | 16-26 | 490 | 16-33 |
| 400 | 16 | 140 | 350 | 1190 | 450 | 220 | 495 | 16-22 | 515 | 16-26 | 525 | 16-30 | 550 | 16-36 |
| 450 | 18 | 152 | 350 | 1250 | 650 | 280 | 550 | 16-22 | 565 | 20-26 | 585 | 20-30 | 600 | 20-36 |
| 500 | 20 | 152 | 380 | 1290 | 650 | 280 | 600 | 20-22 | 620 | 20-26 | 650 | 20-33 | 660 | 20-36 |
| 600 | 24 | 154 | 435 | 1455 | 850 | 380 | 705 | 20-26 | 725 | 20-30 | 770 | 20-36 | 770 | 20-39 |
| 700 | 28 | 165 | 480 | 1585 | 850 | 380 | 810 | 24-26 | 840 | 24-30 | 840 | 24-36 | 875 | 24-42 |
| 800 | 32 | 190 | 530 | 1700 | 1250 | 380 | 920 | 24-30 | 950 | 24-33 | 950 | 24-39 | 990 | 24-48 |
| 900 | 36 | 203 | 595 | 1965 | 1250 | 380 | 1020 | 24-30 | 1050 | 28-33 | 1050 | 28-39 | 1090 | 28-48 |
| 1000 | 40 | 216 | 650 | 2015 | 1250 | 380 | 1120 | 28-30 | 1160 | 28-36 | 1170 | 28-42 | 1210 | 28-56 |
| 1200 | 48 | 254 | 775 | 2250 | 1250 | 380 | 1340 | 32-33 | 1380 | 32-39 | 1390 | 32-48 | 1420 | 32-56 |
聲明：本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數：產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等，如對產品有特殊要求，請?jiān)谠儍r(jià)時一并提出?；蛘呤褂脠?chǎng)合非常重要或環境比較復雜，請您盡量提供設計圖紙和詳細參數，由我們專業工程師為您審核選型。
感謝訪問我司網站http://www.qa007.com，如你對該產品還有任何疑問可致電我們，我們將為您提供優質的售前咨詢服務。咨詢手機：15002111058；電話：021-56051151。
