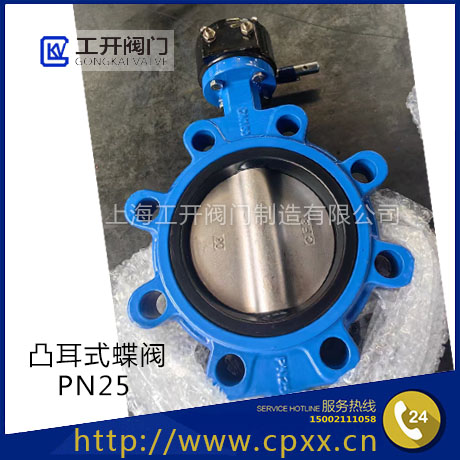

凸耳式蝶閥PN25|型號LTD371X-25Q|閥板CF8
更新：2025/2/27 10:21:12??????點擊：
- 品牌：???上海工開閥門
- 型號：???LTD371X-25Q
產品介紹
凸耳式蝶閥?（Lug Type Butterfly Valve），是蝶閥的一種特殊結構類型，其核心特征為?閥體兩側延伸出凸耳結構（螺栓孔座）?，通過螺栓直接將閥門與管道法蘭連接。這種設計既保留蝶閥的輕便性和快速啟閉優勢，又增強了對高壓、高頻率工況的適應性。
上海工開閥門 - 25公斤凸耳式蝶閥廠家直銷｜型號齊全·支持定制
凸耳式蝶閥比普通蝶閥的優勢
凸耳式蝶閥：
-
保溫結構：凸耳蝶閥擁有內殼與外殼的保溫設計，這一特性有效抵御了低溫流體的沖刷，同時防止了因溫度變化導致的蝶板變形和封閉不嚴的問題。
-
蝶板構造：其蝶板采用三層結構設計，包括耐溫性能卓越的合金鋼、保溫材料以及不銹鋼，確保了蝶板在各種溫度環境下都能保持穩定與耐用。
-
凸耳設計：凸耳蝶閥提供了兩種形式的凸耳設計，即通孔型和通孔內螺紋型，這些設計極大地簡化了安裝和定位的過程。
普通蝶閥：
-
單層殼體：普通蝶閥僅有一層殼體，缺乏凸耳蝶閥的保溫特性。
-
蝶板材料：其蝶板通常由單一材料（如不銹鋼或鑄鐵）制成，因此在高溫或低溫環境下的穩定性可能不及凸耳蝶閥
凸耳蝶閥相較于普通蝶閥，擁有更高的流量系數，更適宜于大流量工況的使用。
在相同流量條件下，凸耳蝶閥能實現更低的壓降，減少了管道系統中的流體阻力，進而提升了管網的工作效率。
凸耳蝶閥的密封性更為出色，能夠達到較低的密封壓力，確保優異的密封效果。
| 產品名稱 | 凸耳對夾蝶閥 |
| 產品型號 | LTD371X-25Q |
| 閥體材質 | 球墨鑄鐵（可選鑄鋼、304等) |
| 閥座材質 | 乙丙橡膠（可選四氟、氟橡膠、硅膠、丁青膠等） |
| 閥板材質 | 球墨鑄鐵（可選304、襯尼龍板、襯膠板，C954銅板等） |
| 適用介質 | 水、氣體、液體 |
| 適用溫度 | ≤120℃ |
| 驅動裝置 | 手柄（可選手動蝸輪頭、電動執行器、氣動執行器） |
上海工開25公斤凸耳式蝶閥安裝指導：
1、安裝開始操作前，用空氣噴洗清除配管上的外物，配管內面用清水清洗干凈。
2、仔細核對閥門使用情況是否與其性能規范相符；（溫度、壓力）
3、檢查閥門通道及密封面是否有雜物，并及時清除；
4、開箱后閥門要及時安裝，請勿隨意松動閥門上的任何緊固螺釘或螺母；
5、對夾式蝶閥必須使用蝶閥法蘭片。
6、電動蝶閥可以安裝在任意角度的管道上，為了維護方便建議不要倒置安裝。
7、蝶閥法蘭盤在安裝時必須確保法蘭面和密封橡膠對中，螺釘均勻擰緊，密封面必須貼合完整；如果出現螺釘擰緊力度不均勻會出現橡膠凸起卡住蝶板，或頂住蝶板造成閥桿處泄漏。

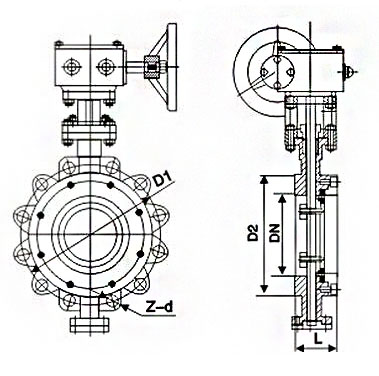

LTD371X凸耳式蝶閥PN25外形尺寸和結構圖
| 公稱通徑 (DN) | 結構長度 (L) | 法蘭外徑 (D) | 螺栓孔數/直徑 (n×Φ) | 閥體厚度 (H) | 閥板直徑 (d) |
|---|---|---|---|---|---|
| DN50 | 43 | 165 | 4×18 | 90 | 45 |
| DN80 | 46 | 200 | 8×18 | 110 | 75 |
| DN100 | 52 | 220 | 8×18 | 130 | 95 |
| DN150 | 56 | 285 | 8×22 | 180 | 143 |
| DN200 | 60 | 340 | 12×22 | 230 | 193 |
| DN250 | 68 | 405 | 12×26 | 280 | 243 |
?關鍵尺寸說明?
- ?公稱壓力?：25公斤對應?PN25?（約2.5MPa），法蘭尺寸需匹配壓力等級。
- ?結構長度 (L)?：閥門兩端法蘭面間距，影響管道布局緊湊性。
- ?螺栓孔配置?：DN≤150通常用8孔，DN≥200用12孔，需與管道法蘭孔位對齊。
- ?閥板直徑 (d)?：比管道內徑小2-5mm，減少介質流動阻力。
