A49Y沖量安全閥-脈沖式安全閥-電站高溫高壓鍋爐安全閥
更新：2024/8/29 10:02:53??????點擊：
- 品牌：???上海工開閥門
- 型號：???A49Y
產品介紹
沖量安全裝置用在電站鍋爐或受壓容器上，防止介質壓力超過允許以保證鍋爐或曼壓容器的安全。
沖量安全裝置為脈沖安全閥、主安全閥配套使用，具有排放能力大調整方便，機械與電器雙保護，安裝維護方便等特點。
A49Y-10型高壓沖量安全裝置供蒸汽工作本裝置供蒸汽工作作壓力為P=3.92MOA;T<4500
的電站鍋爐上使用防止鍋爐內介質壓力超過允許值，以保證鍋爐安全運行。DN150應與沖量安全閥A49Y-10 DN25配套安裝使用。
工作原理：
當介質壓力低于整定壓力時，脈沖安全閾在彈簧力(或重錘)的作用下密封，主安全閥在介質壓力作用下密封;當介質壓力超過整定壓力脈沖安全閥開啟，蒸汽進入主安全閥活塞室，使主安全閥開啟，對外排汽;當壓力降到回座值時，脈沖安全閥關閉，切斷進入主安全閥活塞室的蒸汽，主安全閾在彈簧和介質作用力下自行關閉。
結構簡述：

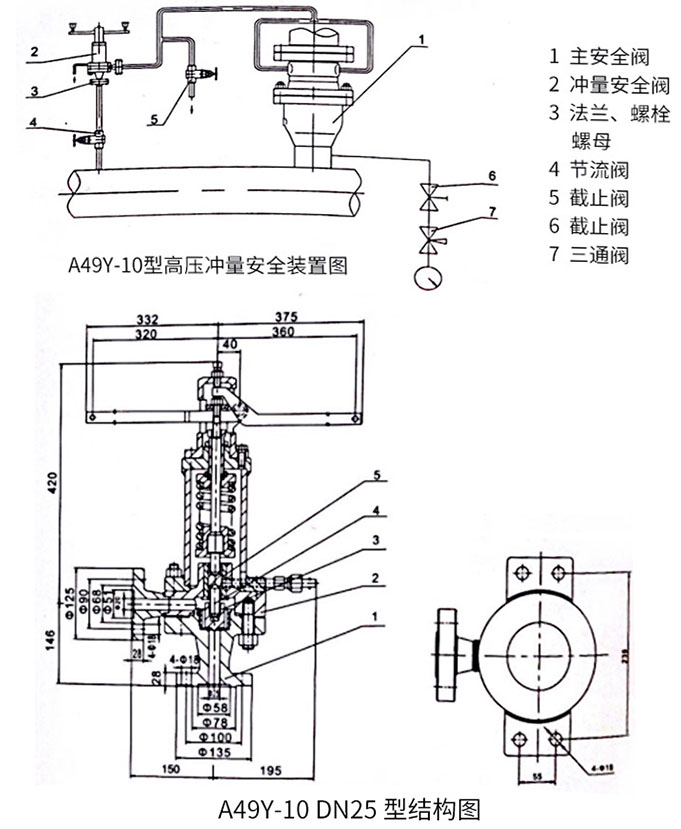

1、沖量安全裝置如圖所示，主要由脈沖安全閔、主安全閥、截止閥、節流閥等所組成。
2、脈沖安全閥為彈簧式或重錘杠桿式，通過調節彈簧壓縮量或調整重錘在杠桿上的位置來調節安全裝置的開啟壓力。脈沖安全閥還分別帶有用來開啟或關閉用的電磁鐵，機械和電器動作互不干擾。
3、主安全閥結構如圖所示，排汽端為法蘭連接形式，它主要由閥體、緩沖閥、活塞室、閥瓣等零件組成。閥門采用壓力自緊式密封結構，介質壓力越高，密封性能越好，緩沖閥在主安全閥動作過程中起緩沖作用，避免密封面或閥瓣損壞。
4、脈沖安全閥上部帶有開啟和關閉電磁鐵，關閉用電磁鐵平時可以不通電，但當閥門密封面泄漏時，可長期通電使閥門密蝦，或當機械調整回座壓力過低時，接通電源促使閥舞回座，以獲得較高的回座壓力
安裝說明：
1、主安全周應與沖量安全閱配套安裝使用。沖髓安全閥引出管與主安全閥的入口管之間應保持一段較長的距離.電接點壓力表校安全閥
入口管之間的距離不得小于5倍主安全閥入口徑，以免主安全閥動作時因排汽影響電接點壓力表和沖量安全調工作組工性。
2、沖最安全閥安裝前，必須將管路沖洗干凈。
3、主安全閥與沖量安全閱必須垂直安裝，主安全閥在安裝焊接后要進行局部熱處理。
4、主安全閥應緊固在構架上，該構架應能承受主安全閥排汽時產生的反作用力，主安全閥的排汽管應有專門的吊架，避免排汽管的重量
與其它作用力作用在主安全調上及主安全閥與排汽管之間的連接法蘭上在排汽管的最低點。應考慮疏水，以免主安全閥排汽時產生水擊。主安全閥活塞室上部的三圈填料必須壓緊，要壓縮到填料壓蓋下平面與活寒上平面接觸為止，然后用細鐵絲固定好壓緊螺栓，以免泄漏而造成主閥拒跳。
5、沖最安全閥與電磁鐵一起裝在一個專門的支架上，閥門上杠桿與電磁鐵連接要靈活，不得有卡澀現象。沖盤閥應裝在便于維修和調試灰塵少、空氣干燥、無振動的地方，其環境溫度不應高于70C，相對濕度不應超過80%。
6、為了保證彈簧式?jīng)_盤安安全閥動作自如，沖最安全閱回座杠桿頭部的圓強部分與沖最安全閔閱桿端部的距高應調到:沖中建文王際行程+1MM(用護罩頂部M10緊固螺釘調之)。
A49Y沖量安全閥主要性能規范
| 公稱壓力 | 公稱通徑 | 實驗壓力 | 最大工作壓力 | 最大工作溫度 | |
| 強度 | 密封 | ||||
|
10.0MPa |
DN150 |
15.0MPa |
4.0MPa | 4.0MPa | ≤450度 |
A49Y沖量安全閥主要零件材質
| 序號 | 零部件 | 主安全閥材質 | 沖量安全閥材質 |
| 1 | 閥體 | 碳鋼 | 碳鋼 |
| 2 | 閥座 | 碳鋼+鈷基硬質合金 | 碳鋼 |
| 3 | 閥桿 | 滲碳鋼 | 不銹鋼 |
| 4 | 閥瓣 | 碳鋼+鈷基硬質合金 | 碳鋼+鈷基硬質合金 |
| 5 | 閥蓋 | 碳鋼 |
|
| 6 | 活塞 | 不銹鋼 |
|
| 7 | 導向閥 |
|
不銹鋼 |
