角式截止閥-J44W不銹鋼法蘭式角式截止閥-手動不銹鋼角式截止閥
更新：2022/9/7 13:38:29??????點擊：
- 品牌：???上海工開閥門
- 型號：???J44W-16P、J44W-25P、J44W-40P
產品介紹
J44W不銹鋼法蘭式角式截止閥一種采用角式結構的法蘭截止閥，法蘭于法蘭之間是90直角，閥門出口與進口兩端面成90度直角，主要安裝于直角管道之間來切換管道介質的流動方向，做為啟閉作用，角式截止閥只適用于全開和全關，不允許作調節和節流。
角式截止閥啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。紋管截止閥只適用于全開和全關，不允許作調節和節流。
不銹鋼角式截止閥適用于高粘度、含懸浮物和顆粒狀流體的場合，或用于要求直角配管的地方。其流向一般為底進側出。特殊情況下可以反裝，即流向側進底出。
J44W不銹鋼法蘭式角式截止閥主要性能規范
| 型號 | 公稱壓力 | 試驗壓力 | 工作溫度 (℃) | 適用介質 | ||||||||
| 強度(水) | 密封(水) 空氣(MPa) | 低壓密封 空氣(MPa) | ||||||||||
| J44W-16P(R) | 1.6 | 2.4 | 1.8 | 0.6 | ≤200 | NITRIC ACID | ||||||
| 硝酸類 | ||||||||||||
| J44W-25P(R) | 2.5 | 3.8 | 2.8 | 0.6 | ≤200 | ACETIC ACID | ||||||
| 醋酸類 | ||||||||||||
| J44W-40P(R) | 4 | 6 | 4.4 | 0.6 | ≤200 | NITRIC ACID | ||||||
| 硝酸類 | ||||||||||||
| 零件名稱 | 材料 | |||||||
| 閥體、閥蓋 | Cf8、CF3、CF8M、CF3M | |||||||
| 閥瓣 | 304、304L、316、316L | |||||||
| 閥桿 | 304、304L、316、316L | |||||||
| 閥桿螺母 | 鋁鐵青銅 Al bronze | |||||||
| 手輪 | 灰鑄鐵、可鍛鑄鐵 | |||||||

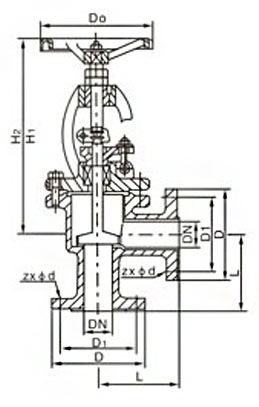

J44W不銹鋼法蘭式角式截止閥主要外形及連接尺寸
| DN | L | D | D1 | D2 | f | b | zxφd | Do | H1 | H2 | |
| 20 | 75 | 105 | 75 | 50 | 3 | 16 | 4xφ14 | 90 | 188 | 205 | |
| 25 | 80 | 115 | 85 | 53 | 3 | 16 | 4xφ14 | 100 | 250 | 275 | |
| 32 | 90 | 135 | 100 | 66 | 3 | 18 | 4xφ18 | 120 | 275 | 303 | |
| 40 | 100 | 145 | 110 | 70 | 3 | 18 | 4xφ18 | 140 | 303 | 343 | |
| 50 | 115 | 160 | 125 | 90 | 3 | 20 | 4xφ18 | 160 | 310 | 350 | |
| 65 | 145 | 180 | 145 | 117 | 3 | 20 | 4xφ18 | 180 | 337 | 372 | |
| 80 | 155 | 195 | 160 | 130 | 3 | 22 | 8xφ18 | 220 | 425 | 490 | |
| 100 | 175 | 215 | 180 | 150 | 3 | 24 | 8xφ18 | 240 | 435 | 515 | |
| 125 | 200 | 245 | 210 | 173 | 3 | 24 | 8xφ18 | 280 | 500 | 585 | |
| 150 | 240 | 280 | 240 | 200 | 3 | 24 | 12xφ23 | 320 | 554 | 640 | |
| 200 | 300 | 335 | 295 | 248 | 3 | 27 | 12xφ23 | 400 | 718 | 868 | |
聲明：本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數：產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等，如對產品有特殊要求，請?jiān)谠儍r(jià)時一并提出?；蛘呤褂脠龊戏浅Ｖ匾颦h(huán)境比較復雜，請您盡量提供設計圖紙和詳細參數，由我們專業工程師為您審核選型。
感謝訪問我司網站http://www.qa007.com，如你對該產品還有任何疑問可致電我們，我們將為您提供優質的售前咨詢服務。咨詢手機：15002111058；電話：021-56051151。
