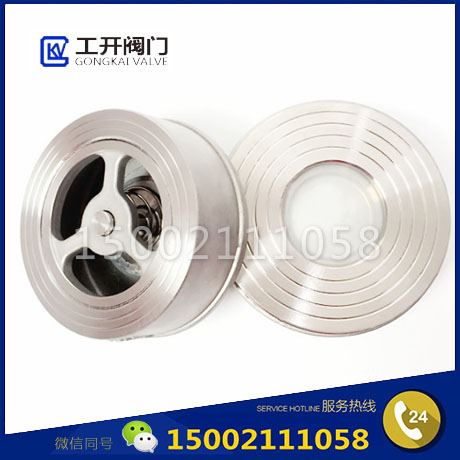

H71W對夾升降式止回閥-升降式薄型逆止閥-不銹鋼單向閥
更新：2022/7/29 9:24:47??????點擊：
- 品牌：???上海工開閥門
- 型號：???H71W-16P、H71W-25P
產品介紹
H71W對夾升降式止回閥由閥體、閥瓣、彈簧等組成，水平或垂直安裝于管路系統，防止介質倒流。
H71W對夾式止回閥采用對夾式連接，結構緊湊，閥瓣沿著中心定位作 升降運動，由于閥瓣的關閉行程短，并有彈簧加載，關閉速度快，可顯著減少水錘現象。產品具有體積小、重量輕、動作靈敏、密封可靠、安裝方便等特點，特別適合于安裝空間受限制的場合采用，可適用于水、蒸氣、油品、硝酸、醋酸、強氧化性介質等多種介質。
H71W對夾式止回閥性能參數
| 名稱型號 | H71W對夾式止回閥 |
| 閥體材質 | 碳鋼WCB、不銹鋼201、304、316等 |
| 適用介質 |
水、蒸汽、油等 硝酸、醋酸、強氧化性介質及尿素等 |
| 適用溫度 | 0-300° |
| 連接方式 | 對夾式 |

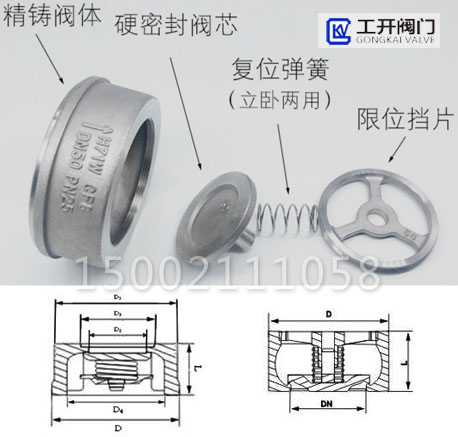

H71W對夾式止回閥主要零外形及連接尺寸
|
公稱壓力 MPa |
公稱通徑 DN |
尺寸 | |||||
| L | D1 | D2 | D3 | D4 | D5 | ||
|
PN1.0MPa PN1.6MPa |
15 | 16 | 52 | 15 | 24 | 31 | 40 |
| 20 | 19 | 62 | 19 | 30 | 40 | 50 | |
| 25 | 22 | 72 | 24 | 35 | 47 | 58 | |
| 32 | 28 | 83 | 31 | 46 | 56 | 68 | |
| 40 | 31.5 | 93 | 39 | 55 | 66 | 78 | |
| 50 | 40 | 108 | 48 | 65 | 78 | 90 | |
| 65 | 46 | 128 | 62 | 80 | 95 | 110 | |
| 80 | 50 | 142 | 76 | 96 | 110 | 128 | |
| 100 | 60 | 162 | 95 | 115 | 132 | 150 | |
| 125 | 90 | 192 | 110 | 125 | 135 | - | |
聲明：本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數：產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等，如對產品有特殊要求，請?jiān)谠儍r(jià)時一并提出?；蛘呤褂脠?chǎng)合非常重要或環境比較復雜，請您盡量提供設計圖紙和詳細參數，由我們專業工程師為您審核選型。
感謝訪問我司網站http://www.qa007.com，如你對該產品還有任何疑問可致電我們，我們將為您提供優質的售前咨詢服務。咨詢手機：15002111058；電話：021-56051151。
