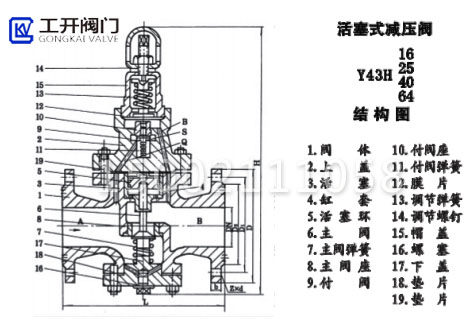

Y43H蒸汽減壓閥-先導活塞式減壓閥-穩壓閥結構圖
更新：2022/7/21 16:47:54??????點擊：
- 品牌：???上海工開閥門
- 型號：???Y43H-16C
產品介紹
Y43H蒸氣減壓閥屬于先導活塞式減壓閥，主要用于蒸汽管路，適用于進口壓力變化大，流量變化大的蒸汽管路。
Y43H蒸氣減壓閥由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。
Y43H蒸氣減壓閥在普通減壓閥基礎上做了以下改進，加大了活塞面積，改變了節流結構，改變了密封形式，改進了導閥結構和調節彈簧形式，從而從以下幾方面提高了產品的性能：
1、提高了對出口壓力變化的傳感效能，提高了靈敏度，大大降低了因上游壓力變化，流量變化等因素引起的壓力偏差。
2、改善了流線分布，降低了噪聲。
3
、改進了密封面結構，延長了密封面壽命。
Y43H蒸氣減壓閥性能參數
| 產品名稱： | 先導式蒸汽減壓閥 | 型號 | Y43H-16C |
| 公稱通徑： | DN15～DN300 | 結構形式： | 活塞式、先導式 |
| 工作壓力： | 1.0MPa～4.0MPa～16.0MPa | 連接方式： | 法蘭、螺紋 |
| 適用溫度： | -20oC～+425oC | 功能作用： | 減壓后穩壓 |
| 閥體材質： | 鑄鐵、鑄鋼、不銹鋼 | 適用介質： | 水、油、蒸汽等 |
Y43H蒸氣減壓閥主要零外形及連接尺寸
|
公稱通徑 DN |
外形尺寸 | |||
| L | H | H1 | ||
| 1.6/2.5MPa | 4.0MPa | |||
| 15 | 160 | 180 | 295 | 90 |
| 20 | 160 | 180 | 330 | 98 |
| 25 | 180 | 200 | 330 | 110 |
| 32 | 200 | 220 | 330 | 110 |
| 40 | 220 | 240 | 345 | 125 |
| 50 | 250 | 270 | 345 | 125 |
| 65 | 280 | 300 | 350 | 130 |
| 80 | 310 | 330 | 385 | 160 |
| 100 | 350 | 380 | 385 | 170 |
| 125 | 400 | 450 | 400 | 200 |
| 150 | 450 | 500 | 415 | 210 |
| 200 | 500 | 550 | 475 | 240 |
| 250 | 650 | 525 | 290 | |
| 300 | 800 | 580 | 335 | |
| 350 | 850 | 620 | 375 | |
| 400 | 900 | 660 | 405 | |
| 450 | 900 | 730 | 455 | |
| 500 | 950 | 750 | 465 | |
聲明：本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數：產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等，如對產品有特殊要求，請?jiān)谠儍r(jià)時一并提出?；蛘呤褂脠?chǎng)合非常重要或環境比較復雜，請您盡量提供設計圖紙和詳細參數，由我們專業工程師為您審核選型。
