氣動硬密封蝶閥-D643H氣動法蘭蝶閥-耐高溫蒸汽硬密封氣動蝶閥AW/AT氣缸

更新：2022/8/26 8:51:46??????點擊：

品牌：???上海工開閥門
型號：???D643H/Y-10C/16C/25C

產品介紹

D643H氣動法蘭式硬密封蝶閥是由氣動活塞式執行器與三偏心硬密封蝶閥組成，與電氣閥門定位器配套，輸入4～20mADC信號及0.4～0.7MPa氣源即可控制運轉，可實現對壓力、流量、溫度、液位等參數的調節。
氣動硬密封蝶閥由閥體、蝶板、多層次閥座、閥桿、傳動機構等主要部件組成，密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕，使用壽命長等特點。閥座采用硬密封兼容的多層次結構，加工精湛，工藝先進。
氣動三偏心硬密封蝶閥被廣泛地應用到冶金、電力、石油、化工、空氣、煤氣、可燃?xì)怏w以及給排水等腐蝕性介質的管道上。
根據不同控制和要求可選擇下列附件：
切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器。
調節型附件：電氣定位器、氣動定位器、電氣轉換器。
氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。
采用新型系列GT型氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。

D643H氣動法蘭式硬密封蝶閥性能參數

型號		D643H/Y	連接方式	法蘭式
工作壓力		1.0Mpa,1.6MPa,2.5MPa	配置執行機構	GT、AT、AR、AW系列單雙作用雙作用氣動執行器
控制方式		開關兩位控制、 4-20mA模擬量控制	可配附件	定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
適用溫度		≤425℃	≤200℃
適用介質		水、油或非腐蝕性介質	硝酸類介質	醋酸類介質
材料	閥體、蝶板	WCB	CF8/304	CF3M/316L
	閥桿	2Cr13	304	316L
	閥體密封面	堆焊507	－	－
	蝶板密封面	304+柔性石墨	304+PTFE	304+PTFE
	填料	柔性石墨	PTFE	PTFE

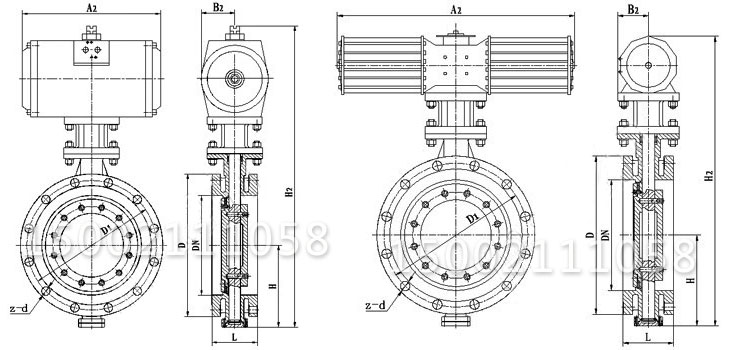

D643H氣動法蘭式硬密封蝶閥主要零外形及連接尺寸

公稱通徑		長度標準值		外形尺寸（參考值）				連接尺寸 (標準值)						連接尺寸 (標準值)
公稱通徑		L		H	Dd643H			PN0.6MPa			PN1.0MPa			PN1.6MPa			PN2.5MPa
毫米	英寸	短	長	H	H2	A2	B2	D	D1	Z-d	D	D1	Z-d	D	D1	Z-d	D	D1	Z-d
50	2	108	150	112	625	245	72	140	110	4-14	165	125	4-18	165	125	4-18	165	125	4-18
65	21/2	112	170	115	625	245	72	160	130	4-14	185	145	4-18	185	145	4-18	185	145	8-18
80	3	114	180	120	645	245	72	190	150	4-18	200	160	8-18	200	160	8-18	200	160	8-18
100	4	127	190	138	675	355	92	210	170	4-18	220	180	8-18	220	180	8-18	235	190	8-22
125	5	140	200	164	715	355	92	240	200	8-18	250	210	8-18	250	210	8-18	270	220	8-26
150	6	140	210	175	800	355	92	265	225	8-18	285	240	8-22	285	240	8-22	300	250	8-26
200	8	152	230	200	850	250	170	320	280	8-18	340	295	8-22	340	295	12-22	360	310	12-26
250	10	165	250	243	925	250	170	375	335	12-18	395	350	12-22	405	355	12-26	425	370	12-30
300	12	178	270	250	1035	450	220	400	395	12-22	445	400	12-22	460	410	12-26	485	430	16-30
350	14	190	290	280	1070	450	220	490	445	12-22	505	460	16-22	520	470	16-26	555	490	16-33
400	16	216	310	305	1190	450	220	540	495	16-22	565	515	16-26	580	525	16-30	620	550	16-36
450	18	222	330	350	1250	650	280	595	550	16-22	615	565	20-26	640	585	20-30	670	600	20-36
500	20	229	350	380	1290	650	280	645	600	20-22	670	620	20-26	715	650	20-33	730	660	20-36
600	24	267	390	445	1455	850	380	755	705	20-26	780	725	20-30	840	770	20-36	845	770	20-39
700	28	292	430	480	1585	850	380	860	810	24-26	895	840	24-30	910	840	24-36	960	875	24-42
800	32	318	470	530	1700	1250	380	975	920	24-30	1015	950	24-33	1025	950	24-39	1085	990	24-48
900	36	330	510	580	1965	1250	380	1075	1020	24-30	1115	1050	28-33	1125	1050	28-39	1185	1090	28-48
1000	40	410	550	650	2015	1250	380	1175	1120	28-30	1230	1160	28-36	1255	1170	28-42	1320	1210	28-56
1200	48	470	630	760	2250	1250	380	1405	1340	32-33	1455	1380	32-39	1485	1390	32-48	1530	1420	32-56

聲明：本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數：產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等，如對產品有特殊要求，請在詢價時一并提出?；蛘呤褂脠龊戏浅Ｖ匾颦h(huán)境比較復雜，請您盡量提供設計圖紙和詳細參數，由我們專業工程師為您審核選型。
感謝訪問我司網站http://www.qa007.com，如你對該產品還有任何疑問可致電我們，我們將為您提供優質的售前咨詢服務。咨詢手機：15002111058；電話：021-56051151。
