三片式對焊活接球閥-三片式卡套活接球閥-不銹鋼三片式外螺紋球閥帶焊接卡套活接
更新：2022/9/2 13:47:34??????點擊：
- 品牌：???上海工開閥門
- 型號：???Q61F
產品介紹
三片式對焊活接球閥適用于PN1.0～6.4MPa，工作溫度-29～180℃(密封圈為聚四氟乙烯)或-29～300℃(密封圈為對位聚苯)的各種管路上，用于截斷或接通管路中的介質。選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。三片式對焊活接球閥實物圖
三片式對焊活接球閥產品特點：
1、流體阻力小，其阻力系數與同長度的管段相等。
2、結構簡單、體積小、重量輕。
3、緊密可靠，目前球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。
4、操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5、維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6、在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起球閥密封面的侵蝕。
7、適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。 球旋轉90度時，在進、出口處應全部呈現球面，從而截斷流動。
三片式對焊活接球閥性能規范
| 三片式對焊活接球閥 | 零部件材質 | ||
| 公稱通徑 | 1/4"～2" DN6～50mm | 閥體 | 不銹鋼CF8M |
| 密封圈 | 聚四氟乙烯PTFE | ||
| 閥蓋 | 不銹鋼CF8M | ||
| 球體 | 不銹鋼SS316 | ||
| 公稱壓力 | 1.6～6.4MPa | 閥桿 | 不銹鋼SS316 |
| 螺母 | 不銹鋼SS304 | ||
| 墊圈 | 不銹鋼SS304 | ||
| 適用介質 | 水、油、氣及某些腐蝕性液體（W。O。G） | 手柄套 | 塑料 |
| 閥桿螺母 | 不銹鋼SS304 | ||
| 填料壓蓋螺母 | 不銹鋼SS304 | ||
| 適用溫度 | -29～180℃(密封圈為聚四氟乙烯) | 填料 | 聚四氟乙烯PTFE |
| -29～300℃(密封圈為對位聚苯) | 止推墊圈 | 聚四氟乙烯PTFE | |
| 螺栓 | 不銹鋼SS304 | ||

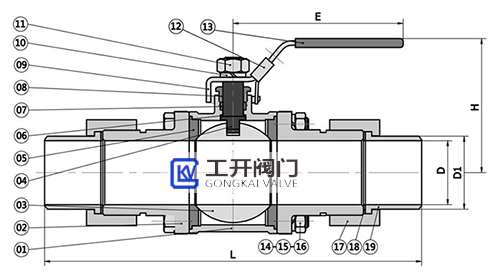

三片式對焊活接球閥主要外形及連接尺寸
| SIZE | 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1-1/4" | 2-1/2" | 2" |
| d | 11.6 | 12.7 | 15 | 20 | 25 | 32 | 38 | 50.8 |
| D | 17 | 17 | 21 | 26 | 31 | 38 | 46 | 60 |
| L | 150 | 150 | 180 | 195 | 210 | 225 | 260 | 300 |
| H | 48 | 48 | 54 | 57 | 72 | 79 | 81 | 97 |
| E | 120 | 120 | 120 | 130 | 154 | 154 | 185 | 185 |
聲明：本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數：產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等，如對產品有特殊要求，請在詢價時一并提出?；蛘呤褂脠龊戏浅Ｖ匾颦h(huán)境比較復雜，請您盡量提供設計圖紙和詳細參數，由我們專業工程師為您審核選型。
感謝訪問我司網站http://www.qa007.com，如你對該產品還有任何疑問可致電我們，我們將為您提供優質的售前咨詢服務。咨詢手機：15002111058；電話：021-56051151。
