暗桿刀型閘閥-DMZ73H/X/F帶蓋零泄漏刀型閘閥-DMZ973F電動暗桿對夾式刀閘閥
更新：2024/2/22 13:30:52??????點擊：
- 品牌：???上海工開閥門
- 型號：???DMZ73H/X/F，DMZ973F
產品介紹
DMZ73H/DMZ73X/DMZ73F暗桿刀型閘閥-帶蓋零泄漏刀型閘閥應用范圍非常廣泛，從礦山、電的選煤、排矸、排渣，到城市的污水處理;從水泥、造紙廠的
漿液輸送，到食品、衛生、醫藥等專業管道。超薄設計的刀型閘閥以其體積小、重量輕、阻流小、不積渣，易安裝，易拆卸的優點徹
底解決了普通閘閥、平板閘閥、球閥、截止閥、調節閥、蝶閥等閥門的阻流大，占空間，易積渣，不易安裝和維修等疑難問題。因而大量的通用切斷類閥和調節型閥門被刀型閘閥取代。
DMZ973H/DMZ973X/DMZ973F暗桿刀型閘閥配有多回轉式電動裝置，使閥板作上下直線運動，實現遠程控制閥門的打開或關閉，操作人員可以在控制室內遠距離對閥門進行控制也可以現場手動操作，也可以與計算機配合實現計算機自動控制。閥體材質采用鑄鋼、不銹鋼，通徑范圍：DN50～DN800，使用溫度：≤325℃，公稱壓力：1.0～1.6MPa。應用于化工、煤炭、制糖、污水、造紙等領域，特別適合于造紙行業在管道上作調節與節流使用。
DMZ73暗桿刀型閘閥性能特點：
1、流動阻力小。閥體內部介質通道是直通的，介質成直線流動，流動阻力小。
2、啟閉時較省力。是與截止閥相比而言，因為無論是開或閉，閘板運動方向均與介質流動方向相垂直。
3、高度大，啟閉時間長。閘板的啟閉行程較大，升降是通過螺桿進行的。
4、水錘現象不易產生。原因是關閉時間長。
5、介質可向兩側任意方向流動，易于安裝。電動閘閥通道兩側是對稱的。
6、結構長度(系殼體兩連接端面之間的距離)較小。
7、形體簡單，結構長度短，制造工藝性好，適用范圍廣。
8、結構緊湊，閥門剛性好，通道流暢，流阻數小，密封面采用不銹鋼和硬質合金，使用壽命長，采用PTFE填料，密封可靠，操作輕便靈活。

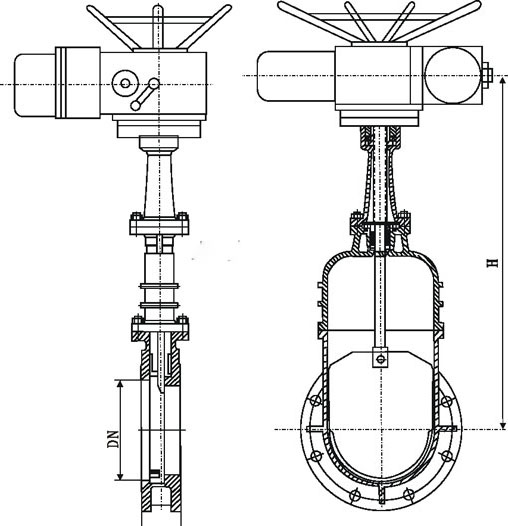

DMZ973電動暗桿帶蓋刀型閘閥特點：
1、該裝置防塵、防水、防輕腐蝕，其防護等級為IP55、IP65(特殊定貨)；
2、轉矩控制機構動作可靠，調節方便，轉矩重復精度高；
3、行程控制機構調節精度和重復度高，開向和關向可配裝各2只至4只微動開關；
4、采用半自動手—電動切換機構，機構簡單，工作可靠，操作輕便；
5、采用閥門電動裝置用三相異步電機，啟動轉矩大，轉動慣量??；
6、配有機械式閥位指示器。
| MPa | DN | L | D | D1 | D2 | N-M | D0 |
| 1.0 | 50 | 43 | 160 | 125 | 100 | 4-M16 | 180 |
| 65 | 46 | 180 | 145 | 120 | 4-M16 | 180 | |
| 80 | 46 | 195 | 160 | 135 | 4-M16 | 220 | |
| 100 | 52 | 215 | 180 | 155 | 8-M16 | 220 | |
| 125 | 56 | 245 | 210 | 185 | 8-M16 | 230 | |
| 150 | 56 | 280 | 240 | 210 | 8-M20 | 280 | |
| 200 | 60 | 335 | 295 | 265 | 8-M20 | 360 | |
| 250 | 68 | 390 | 350 | 320 | 12-M20 | 360 | |
| 300 | 78 | 440 | 400 | 368 | 12-M20 | 400 | |
| 350 | 78 | 500 | 460 | 428 | 16-M20 | 400 | |
| 400 | 102 | 565 | 515 | 482 | 16-M22 | 400 | |
| 450 | 114 | 615 | 565 | 532 | 20-M22 | 530 | |
| 500 | 127 | 670 | 620 | 585 | 20-M22 | 530 | |
| 600 | 154 | 780 | 725 | 685 | 20-M27 | 600 | |
| 700 | 165 | 895 | 840 | 800 | 24-M27 | 600 | |
| 800 | 190 | 1010 | 950 | 898 | 24-M30 | 680 | |
| 900 | 203 | 1110 | 1050 | 1005 | 28-M30 | 680 | |
| 1000 | 216 | 1220 | 1160 | 1115 | 28-M30 | 700 | |
| 1200 | 254 | 1450 | 1380 | 1325 | 32-M36 | 800 | |
| 1.6 | 50 | 43 | 160 | 125 | 99 | 4-M16 | 180 |
| 65 | 46 | 185 | 145 | 120 | 4-M16 | 180 | |
| 80 | 46 | 200 | 160 | 135 | 8-M16 | 220 | |
| 100 | 52 | 220 | 180 | 155 | 8-M16 | 220 | |
| 125 | 56 | 250 | 210 | 185 | 8-M16 | 230 | |
| 150 | 56 | 285 | 240 | 210 | 8-M20 | 280 | |
| 200 | 60 | 340 | 295 | 265 | 12-M20 | 360 | |
| 250 | 68 | 405 | 355 | 310 | 12-M22 | 360 | |
| 300 | 78 | 460 | 410 | 375 | 12-M22 | 400 | |
| 350 | 78 | 520 | 470 | 435 | 16-M22 | 400 | |
| 400 | 102 | 580 | 525 | 485 | 16-M27 | 400 | |
| 450 | 114 | 640 | 585 | 545 | 20-M27 | 530 | |
| 500 | 127 | 715 | 650 | 609 | 20-M30 | 530 | |
| 600 | 154 | 840 | 770 | 720 | 20-M36 | 600 | |
| 700 | 165 | 910 | 840 | 788 | 24-M36 | 600 | |
| 800 | 190 | 1025 | 950 | 898 | 24-M36 | 680 | |
| 900 | 203 | 1125 | 1050 | 998 | 28-M36 | 680 | |
| 1000 | 216 | 1255 | 1170 | 1110 | 28-M42 | 700 | |
| 1200 | 254 | 1485 | 1390 | 1325 | 32-M48 | 800 |
