產品介紹
法蘭式水封截止閥，型號DSJ41H，通過用水把管道前后的物料隔離，把管道封閉，一般用在氣體上。普通截止閥是不可以代替水封截止閥，該閥有其自身的結構特點。
工作原理：水封截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。閥蓋填料室具有水循環密封結構，當接口通人壓力為0.6～l.0MPa的水時．可使系統與大氣隔離，保證系統具有良好的氣密性，也因此水封截止閥的氣密性比普通截止閥好。
DSJ41H水封截止閥產品特點：
1、閥桿經調質和表面氮化處理，有良好的搞腐蝕性和抗擦傷性；
2、結構緊湊，操作靈活，檢修方便，使用壽命長；
3、填料函設計成水密封結構，接入0.6~1.6Mpa的水填料，摩擦力小，密封好，能全系統與大氣隔離，保證良好的氣密性；
4、產品按國家標準GB12235設計制造，結構新穎，選材合理,造形美觀。連接端有法蘭和焊接，可根據用戶不同要求配接；
5、倒密封采用不銹鋼螺紋連接密封座或本體堆焊奧氏體不銹鋼而成，倒密封可靠。填料更換和維修可在不停機情況下進行，方便快捷不影響系統運行。
DSJ41H水封截止閥零部件材質
| 閥體 | 閥蓋 | 閥瓣 | 閥座 | 閥桿 | 填料 | 適用介質 | 適用溫度 |
| (≤℃) | |||||||
| WCB | 25+D507MO | 25+D507 | 2Cr13 | 柔性石墨 | 水、油品、蒸汽 | 425 | |

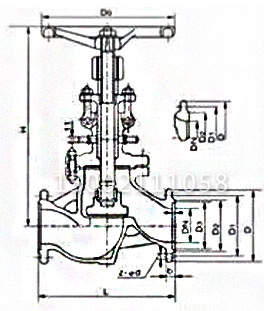

DSJ41H水封截止閥主要零外形及連接尺寸
| 公稱通徑DN | 結構長度 | 法蘭外徑 | 螺栓孔中心圓 | 密封面直徑 | 法蘭厚度 | 密封面臺階高 | 螺栓孔數與孔徑 |
| L | D | D1 | D2 | b | f | n-￠d | |
| 15 | 130 | 95 | 65 | 45 | 14 | 2 | 4-14 |
| 20 | 150 | 105 | 75 | 55 | 14 | 2 | 4-14 |
| 25 | 160 | 115 | 85 | 65 | 14 | 2 | 4-14 |
| 32 | 180 | 135 | 100 | 78 | 16 | 2 | 4-18 |
| 40 | 200 | 145 | 110 | 85 | 16 | 3 | 4-18 |
| 50 | 230 | 160 | 125 | 100 | 16 | 3 | 4-18 |
| 65 | 290 | 180 | 145 | 120 | 18 | 3 | 4-18 |
| 80 | 310 | 195 | 160 | 135 | 20 | 3 | 8-18 |
| 100 | 350 | 215 | 180 | 155 | 20 | 3 | 8-18 |
| 125 | 400 | 245 | 210 | 185 | 22 | 3 | 8-18 |
| 150 | 480 | 280 | 240 | 210 | 24 | 3 | 8-23 |
| 200 | 600 | 335 | 295 | 265 | 26 | 3 | 12-23 |
| 250 | 730 | 405 | 355 | 320 | 30 | 3 | 12-25 |
| 300 | 850 | 460 | 410 | 375 | 30 | 4 | 12-25 |
