示例帶你認識法蘭上的標識
2025/6/20 10:06:05??????點擊：
一般情況，法蘭應采用鋼印、激光等永久性標志的方法,在法蘭的外圓柱表面標出清晰、可見的標志。
示例：

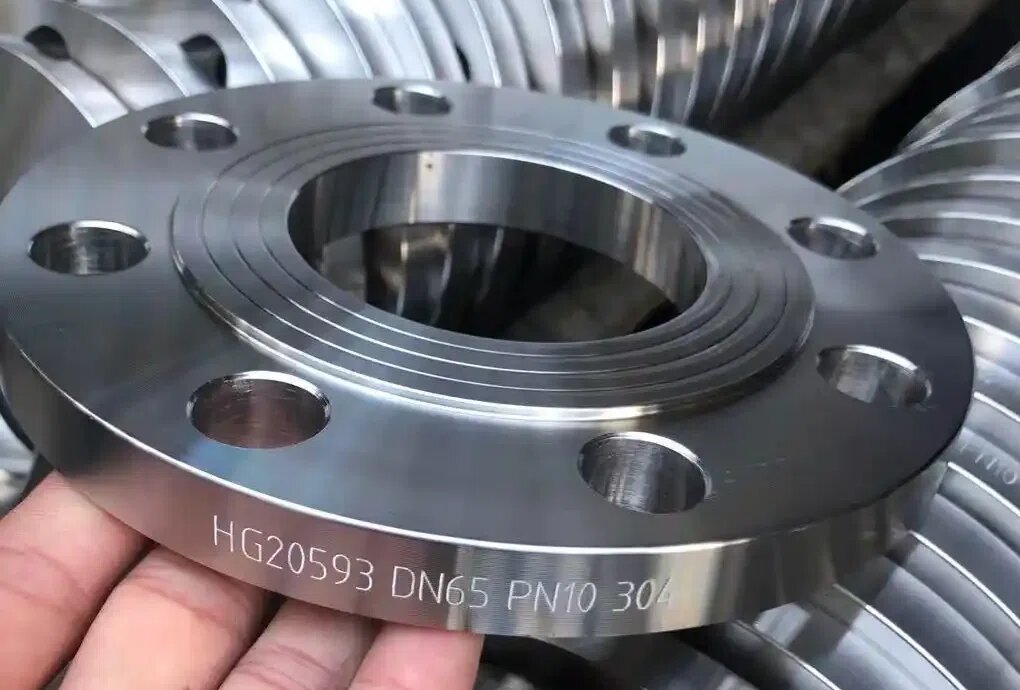

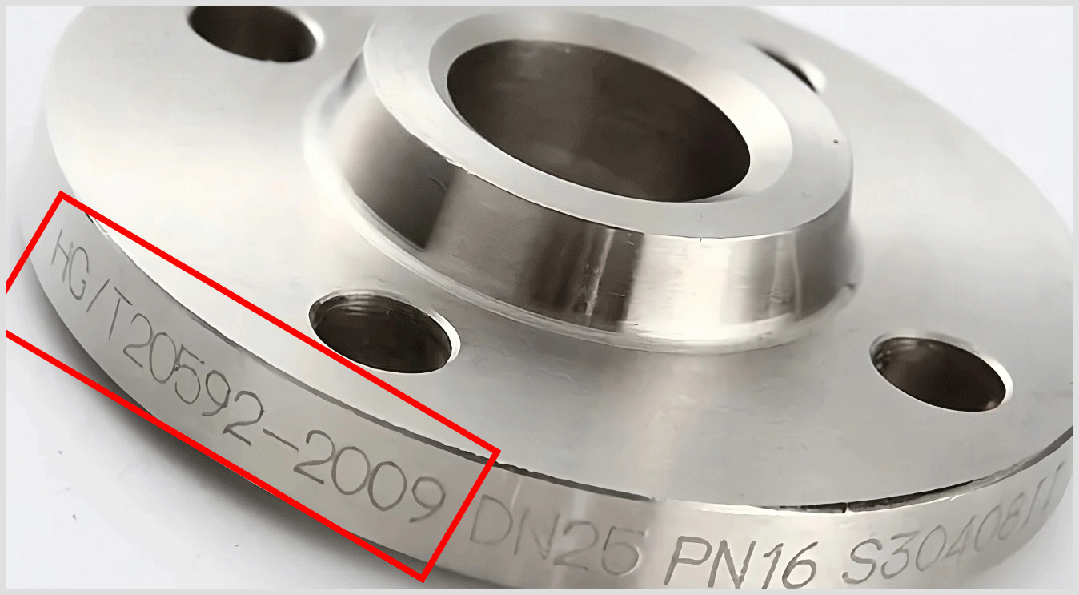

一、下圖法蘭上“HG20592-2009”為該法蘭所執行的標準號，此處的HG/T 20592-2009是化工標準中的“PN系列”標準，而“Class系列”標準則是HG/T 20615-2009。
由于法蘭標準較多，為了方便辨別，可以記?。?strong>HG開頭的為化工標準，GB開頭為國標標準，JB開頭的為機械標準，SH開頭的為石化標準，CB開頭的為船用標準。至于國外的標準，列舉常見的如：ANSI開頭為美標，DIN開頭為德標，EN開頭為歐標，JIS開頭為日標。

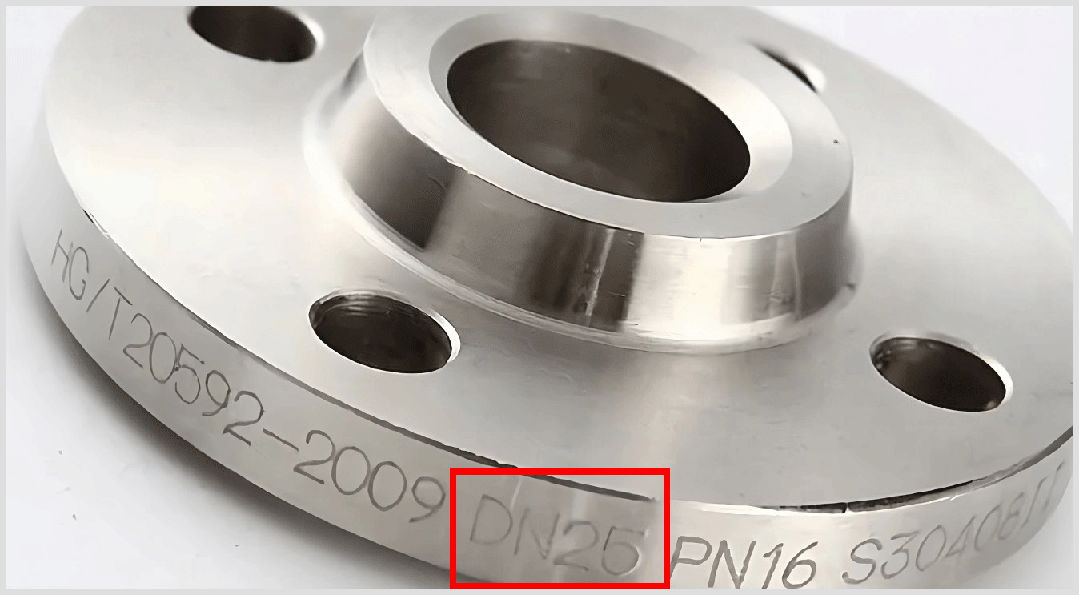

二、下圖中“DN25”代表法蘭公稱尺寸，后可跟所適用鋼管的外徑系列。
根據現行化工標準要求，整體法蘭、法蘭蓋、襯里法蘭蓋、螺紋法蘭，適用鋼管外徑系列的標記可省略。適用本標準A系列鋼管的法蘭，適用鋼管外徑系列的標記可省略；適用本標準B系列鋼管的法蘭，標記為“DNXXX（B）”。
補充：化工標準所適用鋼管外徑包括A、B兩個系列，A系列為國際通用系列（俗稱英制管），B系列為國內沿用系列（俗稱公制管）。
三、下圖法蘭上“PN16”表示法蘭的公稱壓力等級，此外還有PN2.5、PN6、PN10、PN25、PN40等不同壓力等級。
四、

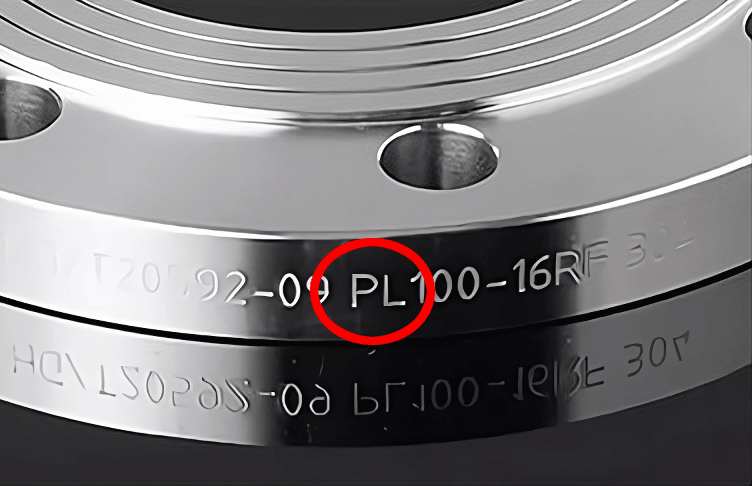

“PL”是指法蘭類型代號——板式平焊法蘭，除此以外，還有：SO（帶頸平焊法蘭）、WN（帶頸對焊法蘭）、IF（整體法蘭）、SW（承插焊法蘭）、Th（螺紋法蘭）、BL（法蘭蓋）以及PJ/SE（對焊環松套法蘭）。
備注：該圖片“PL”后面的“100-16”，同樣是指適用管道的公稱尺寸和公稱壓力。
五、

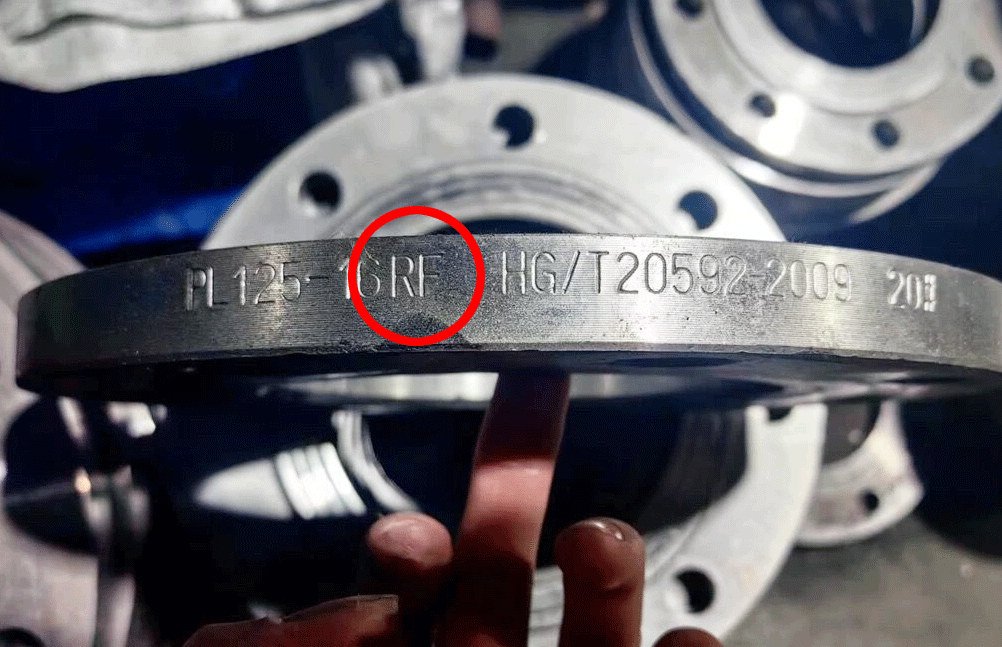

“RF”是指法蘭的密封面形式，這里的“RF”是指突面法蘭，除此以外，還有：FF（平面法蘭）、MFM（凹凸面法蘭）、TG（榫槽面法蘭）、RJ（環連接面法蘭）。
六、

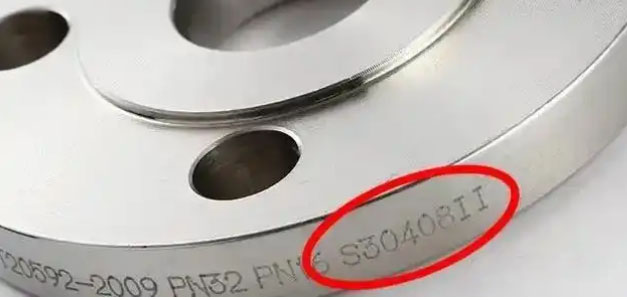

下圖法蘭上“S30408II”這里，前面“S30408”是指材料牌號，“II”是指鍛造等級，國內的鍛件按照國標分四個等級。
材料牌號，有不銹鋼（如304、316等）、碳素鋼（如Q235A、Q235B等）、合金鋼等不同分類。

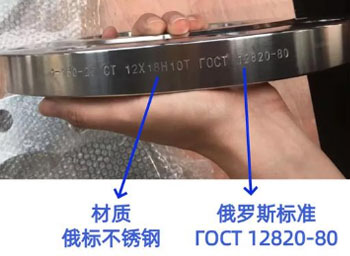

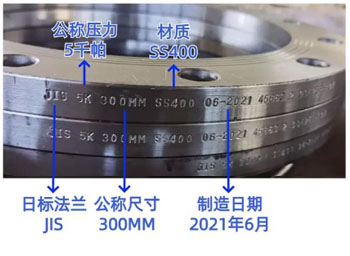

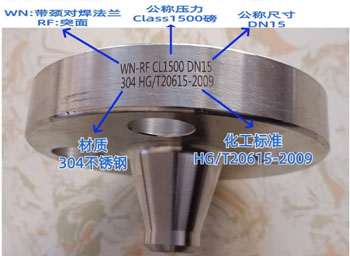

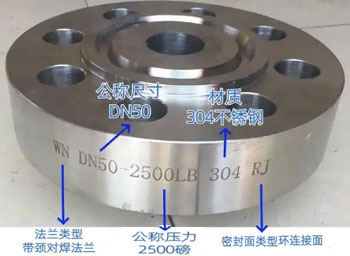

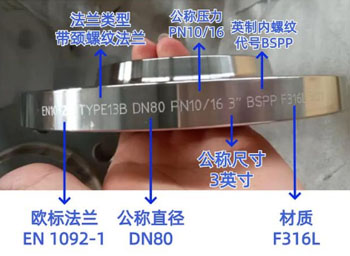

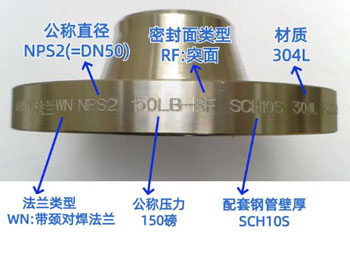

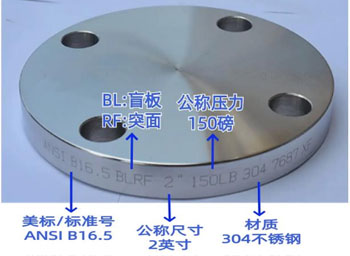

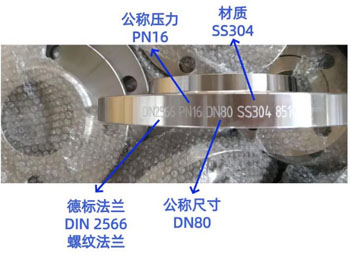

下面整理了幾個案例，大家一起學習一下：
免責聲明:本文圖片與文字素材來自網絡整理,如涉及作品版權問題，請第一時間告知小編進行刪除處理。
