氣動球閥附件-電磁閥行程開關的選擇
2022/7/14 11:19:27??????點擊：

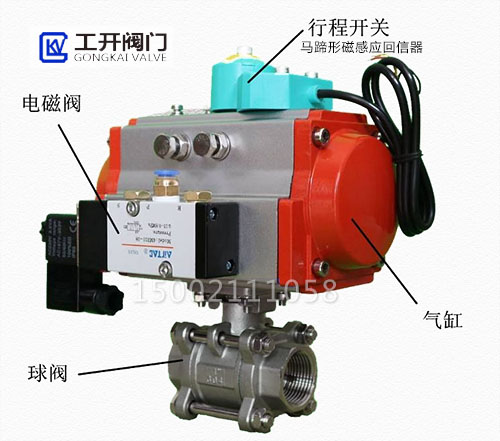

氣動球閥通過氣動執行機構來驅動球閥開關動作，完成對管道內介質的開關控制或調節控制。選型時要考慮球閥，氣缸，附件的因素，每一種選擇出現失誤時，都會對氣動球閥的使用造成影響。
1、電磁閥：雙作用氣缸一般配二位五通電磁閥或三位五通電磁閥。單作用氣缸可以配二位三通電磁閥。電壓可以選用DC24V，AC220V等。要考慮防爆要求。
2、行程開關：作用是使執行器的轉動轉換為觸點信號，輸出到控制儀表，反饋出現場球閥的開關狀態。常用的有機械式，磁感應式。也要考慮防爆要求。3、氣源處理元件：有二聯件和三聯件，功能是過濾，減壓，油霧。建議安裝，避免氣缸進雜質造成氣缸卡住。
4、手輪機構：安裝在球閥和氣缸之間，可以在氣源故障時改為手動開關，保證系統安全，不耽擱生產。
5、閥門定位器：對于比例調節型氣動球閥需要安裝，多用于氣動V型球閥。輸入4-20
mA，要考慮是否帶反饋輸出信號。是否需要防爆。有普通型，智能型。
6、快速排氣閥：加快氣動球閥開關速度。安裝在氣缸和電磁閥之間，使氣缸內的氣體不通過電磁閥，快速排出。
7、氣動放大器：安裝在通往氣缸的氣路中接收定位器出口的壓力信號，提供很大的流量給執行機構，用于提高閥門的動作速度。按1：1（信號和輸出的比例）。主要用來傳輸氣動信號到遠距離（0-300米），減少傳輸滯后的影響。
8、氣動保位閥：主要是對氣源壓力進行聯鎖操作，當?shù)陀跉庠磯毫r切斷閥門供氣管路，使閥門保持氣源故障前位置。當氣源壓力恢復時，同時恢復對氣缸的供氣。
聲明：本文中所有文字、數據、圖片均只適用于參考，產品性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-56051151 微信：15002111058。
