XD371X信號蝶閥-對夾式信號蝶閥-消防信號蝶閥-上海工開閥門
更新：2020/11/16 11:07:28??????點擊：
- 品牌：???上海工開
- 型號：???XD371X-16Q
產品介紹
信號蝶閥適用于石油、化工、食品、醫藥、造紙、水電、船舶、給排水、冶煉、能源等系統管路上?？稍诙喾N腐蝕性、非腐蝕性的氣體、液體、半流體以及固體粉末管線和容器上作為調節和節流設備使用。特別廣泛適用于高層建筑消防系統及其它需要顯示閥門開關狀態的管線系統上。消防信號蝶閥渦輪對夾式實物圖
信號蝶閥產品特點
信號蝶閥具有結構簡單，密封可靠，開啟輕便、壽命長、維護方便等優點。故被廣泛地應用于給排水、建筑消防等系統各種管道上，尤其在消防管路中。本信號閥可明白無誤的顯示出閥門開關狀態，具有直觀、清晰、可靠的反映出消防系統中的工作狀態，所以廣泛、大量的適用于消防系統中。
信號蝶閥工作原理
1、信號蝶閥由蝸輪蝸桿傳動裝置驅動轉軸及蝶板旋轉實現啟閉和控制流量。
2、旋轉蝸輪蝸桿傳動裝置手輪，使蝶板達到啟閉及調節流量的目的，手輪順時針方向旋轉為閥門關閉。
3、蝸輪蝸桿傳動裝置箱體內設置微動開關有兩種形式：
a、在傳動裝置箱體內設有開向、關向兩個微動開關，分別在閥門全開和關閉時動作，接通控制室“閥開”“閥關”指示燈源，使之準確顯示閥門開關狀態。
b、在傳動裝置箱體內設關向微動開關（蝶板全關位置為0°），當?shù)逵?°～40°位置時微動開關支作，輸出閥門關閉信號，40°～90°位置時另一對常閉可輸出閥門打開信號?？烧{(diào)整壓觸微動開關的凸輪，顯示蝶板所處的不同位置。
XD371X信號蝶閥主要性能規范
| 公稱通經 | 公稱壓力 | 工作溫度 | 密封試驗 | 強度試驗 | 適用介質 |
| DN50～400mm | 1.0/1.6/2.5MPa | -10℃～-80℃ | 1.1倍公稱壓力 | 1.5倍公稱壓力 | 水、油、氣 |
XD371X信號蝶閥主要零件材質
| 零件名稱 | 材質 | 序號 | 零件名稱 | 材質 |
| 閥體 | 球鐵、鑄鋼 | 7 | 密封圈 | NBR。EPDM |
| 閥軸 | SUS410/SUS316 | 8 | 圓墊片 | SUS316/黃銅 |
| 蝶板 | 球鐵噴塑、不銹鋼 | 9 | 對開環 | SUS316/黃銅 |
| 閥座 | EPDM，PTEE | 10 | 擋圈 | 彈簧鋼 |

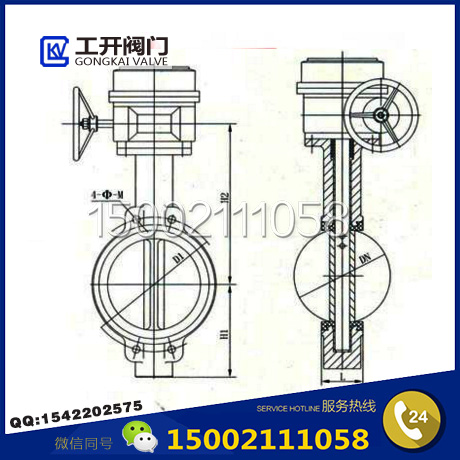

XD371X信號蝶閥主要外形及連接尺寸
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
| H | 268 | 287 | 309 | 342 | 376 | 410 | 495 | 565 | 849 | 985 | 1109 |
| H1 | 70 | 76 | 86 | 104 | 118 | 132 | 167 | 198 | 239 | 267 | 309 |
| L1 | 43 | 46 | 46 | 52 | 56 | 56 | 60 | 68 | 68 | 78 | 102 |
| L2 | 32 | 47 | 65 | 91 | 112 | 146 | 194 | 242 | 292 | 325 | 380 |
| L3 | 245 | 245 | 245 | 245 | 245 | 245 | 400 | 400 | 400 | 400 | 431 |
| Ф1 | 152 | 152 | 152 | 152 | 152 | 152 | 300 | 300 | 305 | 305 | 290 |
聲明：本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數：產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等，如對產品有特殊要求，請在詢價時一并提出?；蛘呤褂脠龊戏浅Ｖ匾颦h(huán)境比較復雜，請您盡量提供設計圖紙和詳細參數，由我們專業工程師為您審核選型。
感謝訪問我司網站http://www.qa007.com，如你對該產品還有任何疑問可致電我們，我們將為您提供優質的售前咨詢服務。咨詢手機：15002111058；電話：021-56051151。
