限流閥-燃氣限流閥-YG41W氨用限流閥-MT-980天然氣限流閥
更新：2022/10/17 10:43:17??????點擊：
- 品牌：???上海工開閥門
- 型號：???YG41W、MT-980
產品介紹
限流閥-燃氣限流閥-YG41W氨用限流閥-MT-980天然氣限流閥是一種安全保護閥，使用于油品等非腐蝕性介質。在管道內介質流速超過設定值時即時關閉，在管道或附件損壞流速過大自動關閉，防止事故的發生或擴大，一般安裝于貯罐進出口，或管道出口，保衛下游設備的安全性和可靠性。
限流閥工作原理：
限流閥是一種采用彈簧預載荷的自動控制閥門，主要利用彈簧預緊力和介質運行時的流速壓力比，來控制閥門內部動作元件的啟閉。限流閥主要由閥體、閥蓋（法蘭連接時）、預載荷彈簧、閥瓣和閥桿等組成，當管道內介質流速超過設定值時，或者當管道或附件損壞流速過大時，閥門即行自動關閉。閥門關閉后，人工無需進行啟閉干預，當故障消除或流量正常后，閥門即自動開啟，管道恢復正常運行狀態。
限流閥特點：
1、可安裝在水平或垂直的管道上。
2、閥體材質可以選用高溫不銹鋼或低溫碳鋼材質（LCB）。
3、閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能，密封好性能更可靠。
4、閥瓣與閥桿設計為一體結構，用以防止由于管路壓力波動造成內件沖出閥體的可能性，結構緊湊，使用安全。
限流閥主要性能規范
|
公稱壓力 |
2.5 |
Mpa |
|
強度試驗 |
3.8 |
|
|
最高工作溫度 |
-29-+80 |
|
|
關閉流速 |
3-5m-s |
|
|
正常流速 |
≤1.5m/s |
|
|
關閉時間 |
《10秒 |
|
|
適用介質 |
液化石油氣 ,液氨，油品 , 天然氣等非腐蝕性介質。 |
|
|
零 件 名 稱 |
材 料 |
|
閥 體 |
WCB |
|
彈簧 |
V50Cr+鍍鎳 |
|
內件 |
13%Cr |
|
O型川 |
丁晴橡膠 |
|
法蘭連接 |
JB/T79-84 |
|
結構長度 |
GB 12221-89 |

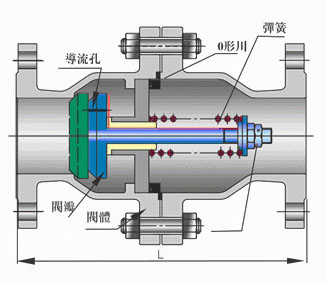

限流閥外形結構尺寸
|
DN-JIS |
L |
最大流量:升/分Max.FIoW/min |
|
|
mm |
in |
||
|
25 |
1" |
160 |
160 |
|
32 |
1-1/4" |
200 |
400 |
|
40 |
1-1/2" |
200 |
400 |
|
50 |
2" |
240 |
640 |
|
80 |
3" |
283 |
1600 |
|
100 |
4" |
305 |
2500 |
|
150 |
6" |
403 |
3300 |
|
200 |
8" |
502 |
5900 |
聲明：本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數：產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等，如對產品有特殊要求，請在詢價時一并提出?；蛘呤褂脠龊戏浅Ｖ匾颦h(huán)境比較復雜，請您盡量提供設計圖紙和詳細參數，由我們專業工程師為您審核選型。
感謝訪問我司網站http://www.qa007.com，如你對該產品還有任何疑問可致電我們，我們將為您提供優質的售前咨詢服務。咨詢手機：15002111058；電話：021-56051151。
