定壓止回閥HD41H-壓力止回閥-定壓止回閥原理-定壓止回閥圖片-穩壓止回閥
更新：2023/2/8 11:10:30??????點擊：
- 品牌：???上海工開閥門
- 型號：???HD41H、HD47H
產品介紹
定壓止回閥HD41H，是一種利用彈簧調節的旋啟式止回閥，可用于各類機泵集中控制的管路上，防止介質倒流，本閥結構簡單，試用可靠。不需要人操作的，它通過介質倒流實現自動操作，即產生可能對管路系統有破環作用的“水錘”現象。水錘是壓力管道中瞬變流動的一種壓力波，它是由于壓力管道中流休流速的變化 而引起的壓力升高或下降的水力沖擊現象。
定壓止回閥原理：該款止回閥依靠介質壓力產生的作用力來克服作用于在閥瓣上的機械載荷使定壓止回閥開啟的，作用在閥瓣上的機械載荷主要來自壓縮彈簧，這種幾乎是固定的機械載荷。要想保證定壓止回閥的密封性能，勢必閥座密封面和閥瓣密封面的平整度和表面粗糙度有嚴格要求。雖然對于壓縮彈簧加載的定壓止回閥，可以通過調整彈簧力來達到密封，但密封壓差雙有嚴格的要求。密封壓差是整定壓力同工作壓力之差。密封壓差必須足夠高，以保證足夠的密封力，從而在裝置正常運行時達到密封。密封壓差還應小于啟閉壓差，以確保定壓止回閥在高于工作壓力下開啟。開啟壓差是定壓止回閥與整定壓力之差。
定壓止回閥頂蓋、閥蓋內置調節螺套、指示桿、彈簧、彈簧壓片與密封缸相吻，用螺母、螺栓與閥體固定。閥體上部中道有一密封處，其內部與閥體相通，與閥桿緊配。定壓止回閥的閥瓣回定于一支樞上，可做旋啟式的活動；在密封處閥桿與閥瓣支樞相連，當閥瓣活動時，通過定壓止回閥達到密封。也可采用升降式的結構原理密封。
定壓止回閥與安全閥的區別：HD41H定壓止回閥與安全閥外觀上就有所不同,定壓止回閥中道法蘭處帶有密封介質配件。上海工開閥門安全閥是沒有這樣的要求,介質是可以通過中件流到低壓系統。低壓系統可由薄的材料制 造。正常工作條件下，材料應承受低拉應力，這有助于保持圓形空器和管道的形 狀。平板(為底面)組成的容器和管道可能需要在板的背面加拉桿以增加強度。一 般來說，因?yàn)閾隙群妥冃问鞘滓獦?biāo)準，材料應力很低。在任何操作條件允許下， 低內壓減到大氣值下，壓力容結構完整性遭受嚴重破壞。

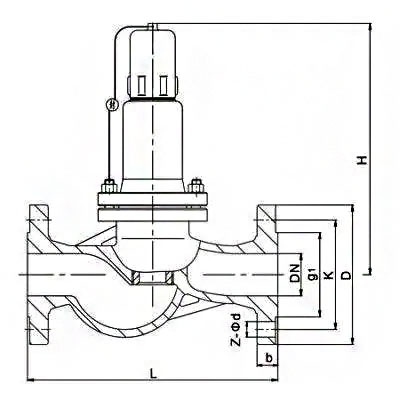

定壓止回閥外形結構尺寸
| DN | L | D | D1 | D2 | b | f |
| 25 | 160 | 115 | 85 | 65 | 16 | 2 |
| 32 | 180 | 135 | 100 | 78 | 18 | 2 |
| 40 | 200 | 145 | 110 | 85 | 18 | 3 |
| 50 | 250 | 160 | 125 | 100 | 20 | 3 |
| 65 | 265 | 180 | 145 | 120 | 22 | 3 |
| 80 | 280 | 195 | 160 | 135 | 22 | 3 |
| 100 | 300 | 230 | 190 | 160 | 24 | 3 |
| 125 | 325 | 275 | 220 | 188 | 28 | 3 |
| 150 | 350 | 300 | 250 | 218 | 30 | 3 |
| 200 | 400 | 360 | 310 | 278 | 34 | 3 |
