ZQDF蒸汽電磁閥-不銹鋼電磁閥-絲口電磁閥-防爆電磁閥-先導式電磁閥-高溫電磁閥
更新：2022/12/13 16:19:57??????點擊：
- 品牌：???上海工開閥門
- 型號：???ZQDF
產品介紹
ZQDF蒸汽電磁閥是工業過程自動化控制系統用的執行器，它在接受電控信號后能自動開啟或關閉閥門，實現對管道中流體介質的通斷或流量調節控制，從而對系統中的溫度、流量、壓力等參數進行自動調節或遠程控制。
本系列電磁閥產品可廣泛應用于紡織、印染、化工、塑料、橡膠、制藥、食品、建材、機械、電器、表面處理等生產和科研部門以及浴室、食堂、空調等人們?nèi)粘Ｉ钤O(shè)施中。ZQDF系列主要用于空氣、蒸汽、煤氣等氣體介質的控制；ZQDF系列主要用于自來水、蒸餾水、冷凍鹽水、電鍍廢液等液體介質，同時也用于粘度小于4°E的油類。
ZQDF蒸汽電磁閥工作原理：
本閥為分步動作直接先導式電磁閥，可根據斷電時所處開、關狀態的不同，可分為常閉式電磁閥和常開式電磁閥。常閉電磁閥，線圈通電后，銜鐵在電磁力作用下先帶動副閥閥塞提起，主閥閥杯上的流體經副閥流走，減少了作用在主閥閥杯上的壓力，當主閥閥杯上的壓力減少到一定值時，銜鐵帶動主閥閥杯，并利用壓差而使主閥閥杯開啟，介質流通。線圈斷電后，電磁力消失，銜鐵因自重下落復位。同時依靠介質壓力，主副閥得以緊密關閉。常開電磁閥，線圈通電后由于吸力作用，動鐵芯下移，把副閥閥塞壓下，副閥關閉，主閥閥杯內壓力上升，當壓力升到一定值時，主閥閥杯的上下壓差一樣，由于電磁力作用，動鐵芯失去主閥閥杯下，壓緊主閥閥座，閥門關閉。線圈斷電時，電磁吸力為零，副閥閥塞和支鐵芯由于彈簧作用向上提起，副閥打開，主閥閥杯上的流體經副閥流走，減少了作用在主閥閥杯上的壓力，當主閥閥杯上的壓力減少到一定值時，利用壓差把主閥閥杯推起，主閥打開，介質流通。
ZQDF蒸汽電磁閥主要性能規范
| 公稱通徑 | 15、20、25、32、40、50mm |
| 公稱壓力 | 0.Mpa |
| 工作壓差 | 0-0.Mpa |
| 工作介質 | 蒸汽、液體、空氣、氣體、油≤4°E |
| 介質溫度 | -5～10℃ |
| 功率 | ≤50W |
| 額定電壓V | AC：30、220、110、36 DC：220、110、36、24 |
| 出線口接頭 | 內螺紋M20×1.5 |

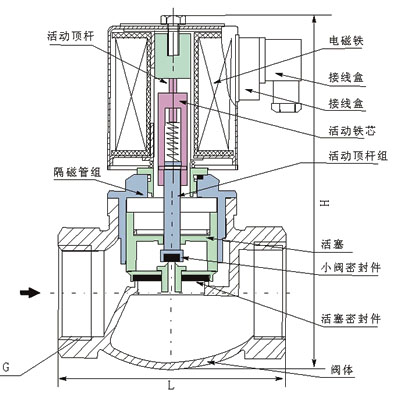

ZQDF蒸汽電磁閥外形結構尺寸
| DN | G | L | H1 | H2 |
| 10 | G1/2 | 90 | 26 | 128.5 |
| 15 | G3/8 | 90 | 26 | 130.5 |
| 20 | G3/4 | 93 | 31 | 157.5 |
| 25 | G1 | 108 | 35 | 158 |
| 32 | G1 1/3 | 120 | 45 | 173.5 |
| 40 | G1 1/2 | 140 | 56 | 176.5 |
| 50 | G2 | 162 | 64 | 192.5 |
聲明：本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數：產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等，如對產品有特殊要求，請在詢價時一并提出?；蛘呤褂脠龊戏浅Ｖ匾颦h(huán)境比較復雜，請您盡量提供設計圖紙和詳細參數，由我們專業工程師為您審核選型。
感謝訪問我司網站http://www.qa007.com，如你對該產品還有任何疑問可致電我們，我們將為您提供優質的售前咨詢服務。咨詢手機：15002111058；電話：021-56051151。
