ZCZP蒸汽電磁閥-不銹鋼蒸汽電磁閥-中溫蒸汽電磁閥-法蘭式電磁閥
更新：2022/12/27 11:14:36??????點擊：
- 品牌：???上海工開閥門
- 型號：???ZCZP
產品介紹
ZCZP蒸汽電磁閥是由副閥和主閥兩大部件構成的先導式二次開闊的電磁閥。是靠副閥的啟閉來控制主閥的通斷。
ZCZP蒸汽電磁閥適用于以蒸汽為熱介質，進行溫度自動控制的執行機構?？蓪?duì)蒸汽加熱器、散熱器、干燥器等蒸氣設備及溫度自控儀、蒸汽定型機、蒸汽機、蒸汽回潮機等成套設備的鍋爐蒸汽管道進行二位式自動控制和遠程控制。ZCZP蒸汽電磁閥應用于染化、紡織、印染、食品、水泥制品、石油化工、冶金等部門的自控系統。
ZCZP蒸汽電磁閥工作原理：
該電磁閥根據斷電時所處開關狀態的不同，可分為常閉電磁閥和常開電磁閥。
常閉電磁閥，在段點常位時，副閥口封閉，主閥呈斷路，當電訊號進入導閥線圈時，活動鐵芯受電磁力作用吸上打開副閥口，主閥閥杯內壓力導速消失，介質壓力將主閥閥杯托上，開啟主閥，工作介質便可流通。但當電訊號消失時，活動鐵芯復位，封閉住副閥口，工作介質自平衡孔進入閥內，當壓力趨于平衡時，靠主閥彈簧，閥杯自重及介質壓力使閥杯下移，嚴密封住主閥口，閥有呈封閉狀態。
常開電磁閥，在斷電常位時，有彈簧作用，副閥口打開，主閥流通。當電訊號進入副閥線圈時，活動鐵芯受電磁作應吸下，當壓力趨于平衡時，靠主閥彈簧、閥杯自重及介質壓力使閥杯下移，嚴密封住閥口，閥門呈關閉狀態。當主閥斷電時，電磁力消失，副閥找開，主閥杯內壓力迅速消失，介質壓力將主閥閥杯托上，開啟主閥口，介質流通，閥呈開啟狀態。
ZCZP蒸汽電磁閥主要性能規范
| 常閉 | 通電打開、斷電關閉 | |||||||||||
| 常開 | 通電關閉、斷電打開 | |||||||||||
| 型號 | ZCZP-1 ZCZP-2 | |||||||||||
| 介質溫度 | １型：≤60℃ 2型≤220℃ | |||||||||||
| 介質 | 1型 | 水、柴油、汽油、煤油、空氣、燃?xì)獾瘸匾后w和氣體 | ||||||||||
| 2型 | 蒸汽、熱水、導熱油、熱空氣、等高溫液體和氣體 | |||||||||||
| 通徑DN（mm） | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | |
| 壓力（Mpa） | 0.05~1.6 | 0.1-1.6 | ||||||||||
| 功率 | AC20W、DC:30W | AC35W、DC50W | ||||||||||
| 電壓偏差 | 允許波動±10% | |||||||||||
| 閥體 | 鑄鋼、不銹鋼 | |||||||||||
| 密封 | 丁睛NBR、氟橡膠FKM、聚四氟乙烯PTFE | |||||||||||
| 環境溫度 | -20~60℃ | |||||||||||
| 連接方式 | 內螺紋、法蘭 | |||||||||||
| 電氣連接 | 接線電纜插座，防護等級IP65 | |||||||||||
| 使用電壓 | AC:220V，50Hz/60Hz，DC:24V，其余根據IP65 | |||||||||||
| 特殊選配 | BZCPZP防爆電磁閥 | ZCZP-X信號 | ZCZP-S手動功能 | |||||||||
| 用于易燃易爆場合：dIIBT4 | 反饋電磁閥啟閉狀態及介質流動情況的開關信號 | 手動開啟、關閉節省旁通 | ||||||||||
| 安裝提示 | 優先采用線圈豎直向上，變可根據需要安裝 | |||||||||||
| 備注 | 閥門完全打開或關閉，到少需要0.1Mpa | |||||||||||

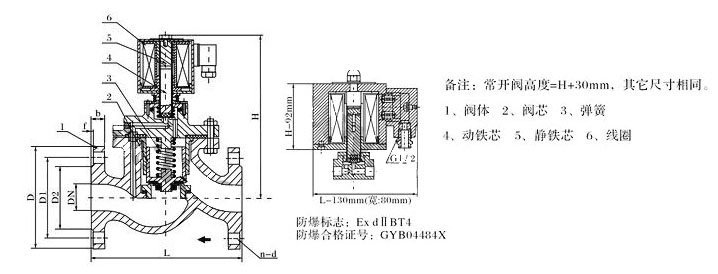

ZCZP蒸汽電磁閥外形結構尺寸
|
通徑 DN |
法蘭連接 | ||||||
| 外形尺寸 | 法蘭尺寸 | ||||||
| L | H | D | D1 | D2 | n-d | f | |
| 40 | 200 | 220 | 150 | 110 | 84 | 18 | 2 |
| 50 | 230 | 235 | 165 | 125 | 99 | 20 | 2 |
| 65 | 290 | 250 | 185 | 145 | 118 | 20 | 3 |
| 80 | 310 | 260 | 200 | 160 | 132 | 20 | 3 |
| 100 | 350 | 290 | 220 | 180 | 156 | 22 | 3 |
| 125 | 400 | 365 | 250 | 210 | 184 | 22 | 3 |
| 150 | 480 | 400 | 285 | 240 | 211 | 24 | 3 |
| 200 | 600 | 420 | 340 | 295 | 266 | 24 | 3 |
| 250 | 730 | 440 | 405 | 355 | 319 | 26 | 4 |
| 300 | 850 | 490 | 460 | 410 | 370 | 28 | 4 |
| 350 | 980 | 650 | 520 | 470 | 429 | 30 | 4 |
聲明：本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數：產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等，如對產品有特殊要求，請?jiān)谠儍r(jià)時一并提出。或者使用場合非常重要或環境比較復雜，請您盡量提供設計圖紙和詳細參數，由我們專業工程師為您審核選型。
感謝訪問我司網站http://www.qa007.com，如你對該產品還有任何疑問可致電我們，我們將為您提供優質的售前咨詢服務。咨詢手機：15002111058；電話：021-56051151。
