H74W對夾式止回閥-不銹鋼薄型止回閥-對夾式單向閥-不銹鋼逆止閥
更新：2023/3/20 13:30:21??????點擊：
- 品牌：???上海工開閥門
- 型號：???H74W
產品介紹
H74W，對夾式止回閥，不銹鋼薄型止回閥，對夾式單向閥，不銹鋼逆止閥是一種圓盤式止回閥，是依靠介質壓力打開和關閉的自動閥門，用于防止介質倒流。薄型對夾式止回閥主要適用于給水系統、石油、化工、冶金等工業部門對有安裝空間限制的場合。
H74W薄型止回閥閥瓣關閉快速，水錘壓力?。?水平管道或垂直管道均可使用，安裝方便； 流道通暢、 流體阻力?。婚y瓣行程短、關閥沖擊力??；使用壽命長、可靠性高阻。
H74W薄型止回閥主要性能規范
| 公稱通徑 | DN50~DN1000 |
| 公稱壓力 | 1.6MPa 、2.5MPa、 150Lb、300Lb |
| 工作溫度 | t≤400℃ |
| 適用介質 | 油、水、酸堿等液體 |
| 部件名稱 | 材質 |
| 閥體 | WCB、304、316、316L |
| "O"型密封圈 | 橡膠、氟橡膠 |
| 閥板 | 304、316、316L |
| "O"型密封圈 | 橡膠、氟橡膠 |
| 吊鉤 | 304 |
| 小壓蓋 | 304、316、316L |
| 彈簧軸 | 304、316、316L |
| 開槽半沉頭螺釘 | 304、316、316L |
| 大壓蓋 | 304、316、316L |
| 開槽半沉頭螺釘 | 304、316、316L |
| 彈簧 | 304、316、316L |

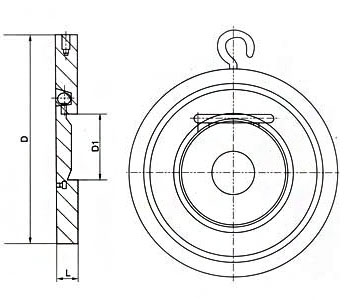

H74W薄型止回閥結構尺寸
| 通徑DN | L | D1 | D | 參考重量 | ||||
| PN1.0/1.6/2.5/4.0 | 1.0Mpa | 1.6Mpa | 2.5Mpa | 4.0Mpa | ||||
| 50 | 15 | 19 | 25 | 104 | 104 | 109 | 109 | 1.2 |
| 65 | 15 | 19 | 38 | 125 | 125 | 129 | 129 | 1.6 |
| 80 | 16 | 19 | 46 | 140 | 140 | 144 | 144 | 2.2 |
| 100 | 16 | 19 | 71.5 | 160 | 160 | 170 | 170 | 2.7 |
| 125 | 17 | 19 | 95 | 185 | 185 | 196 | 196 | 3.8 |
| 150 | 19 | 29 | 114 | 220 | 220 | 226 | 226 | 5.8 |
| 200 | 26 | 29 | 140 | 270 | 270 | 286 | 293 | 14 |
| 250 | 29 | 38 | 188 | 330 | 331 | 343 | 355 | 17.5 |
| 300 | 38 | 51 | 216 | 380 | 386 | 403 | 420 | 27 |
| 350 | 38 | 45 | 263 | 440 | 446 | 460 | 477 | 41.5 |
| 400 | 48 | 55 | 305 | 491 | 495 | 517 | 549 | 60 |
| 450 | 48 | 60 | 356 | 541 | 558 | 567 | 574 | 74 |
| 500 | 58 | 70 | 406 | 596 | 620 | 622 | 626 | 116 |
| 600 | 68 | 78 | 482 | 698 | 732 | 734 | 745 | 178 |
| 700 | 70 | 80 | 562 | 813 | 804 | 831 | ||
| 800 | 75 | 95 | 664 | 918 | 912 | 942 | ||
| 900 | 75 | 95 | 738 | 1018 | 1012 | 1040 | ||
| 1000 | 90 | 100 | 846 | 1124 | 1126 | 1155 | ||
