BFDZ701X/F液力自動控制閥-水力控制閥
更新：2023/12/11 10:37:52??????點擊：
- 品牌：???上海工開閥門
- 型號：???BFDZ701X/F
產品介紹
BFDZ701X/F液力自動控制閥屬于水力控制閥系列，具有電動閘閥截止閥及水錘消除器多功能于一體，起到了保護水泵及管網系統安全。該產品的成功研制填補了國內自動化排水系統的高需求，特別適用于遠程控制系統站管網。
BFDZ701X/F液力自動控制閥工作原理：該閥主要由閥體、蝶板、調節閥、緩沖液壓缸等組成。外部由調節閥連接。當水泵啟動時，閥板在進口端水力和驅動液壓缸下腔水力作用下緩慢開啟至全開。關閉時介質回流推動閥板和活塞上腔回水壓力的作用下迅速關閉90%截?cái)啻蟛糠炙鳎儆删忛]液壓缸阻尼進行緩閉，減弱回水壓力的沖擊，消除破壞性水錘。
BFDZ701X/F液力自動控制閥特點：
1、流阻小，其流阻系數為0.1-0.7，節能效果顯著。
2、消除水錘可靠，緩閉裝置與主閥板聯鎖啟閉，自動實現速閉，不受水泵實際流量和揚程變化的影響，不需計算速閉時間，不需專業人員現場調整，無需電器元件和外接動力，故障點少。
3、密封副摩擦力矩極小，采用斜置密封副三維偏心結構，橢圓形閥板被斜置成75°，它縮短了密封圓浮距離，降低限摩擦力矩，達到最佳的密封效果。
4、密封可靠、零泄漏，采用國內外首創的軟硬雙重密封結構，其中軟硬密封副具有防泥沙和壓力自動補償功能，以最小的摩擦力矩，達到最佳的密封效果。
5、實現關閥啟泵，啟泵后該閥進口壓力要達到預定值后，閥門才開啟，可達到最小啟泵電流，確保電機和電控設施安全。
6、操作維護簡單，只需開啟或關閉水泵機組電源，閥門即按照水泵操作規程自動完成整個過程，液壓缸內的零件檢修可在機器正常工作的同時進行，關鍵零件均選用優質材料。
7、占地空間小，降低土建成本。
應用：液力自動控制閥可用于離心水泵出口具有截流止回、輕載啟泵、消除水錘和流量調節等功能，可有效保護水泵和管網設備安全;閥門開度即可現場觀察，有可遠程數字顯示，同時，還可輸出4一20mA直流電流供計算機集中控制使用。
BFDZ701X/F液力自動控制閥主要性能規范
| 公稱通徑 | DN150-DN2000 | ||
| 適用溫度 | 0℃～120℃ | ||
| 適用介質 | 泥污、污水 油品、海水 | ||
| 流阻系數 | 0.3-1.1 | ||
| 最低工作壓力（Mpa） | 》0.1 | ||
| 關閥時間(可調) | 快關1-3秒慢關5-90秒 | ||
| 開閥時間(可調) | 20-60秒 | ||
| 適用介質 | 泥污、污水 油品、海水 | ||
| 零件名稱 | 閥體 | 閥心 | 閥軸 | 密封面 | 填料 |
| 材料名稱 | 球墨鑄鐵 | 球墨鑄鐵 | 不銹鋼 | 丁腈橡膠 | O形密封圈柔性石墨 |
| 碳鋼 | 碳鋼 | ||||
| 不銹鋼 | 不銹鋼 |

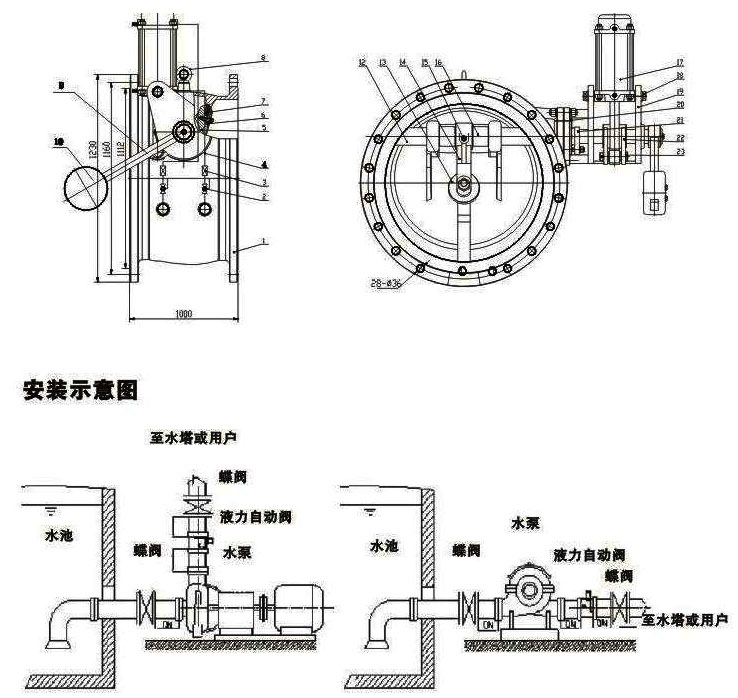

BFDZ701X/F液力自動控制閥外形結構尺寸
| 公稱通徑 | D1 | D2 | L | z-φd | 重量 |
| 150 | 285 | 240 | 210 | 8-φ22 | 65 |
| 200 | 340 | 295 | 230 | 8-φ22 | 75 |
| 250 | 395 | 350 | 250 | 12-φ23 | 100 |
| 300 | 445 | 400 | 270 | 12-φ22 | 150 |
| 350 | 505 | 460 | 290 | 16-φ22 | 180 |
| 400 | 565 | 515 | 310 | 16-φ27 | 220 |
| 450 | 615 | 565 | 330 | 20-φ26 | 265 |
| 500 | 670 | 620 | 350 | 20-φ26 | 290 |
| 600 | 780 | 725 | 390 | 20-φ30 | 480 |
| 700 | 895 | 840 | 430 | 24-φ30 | 830 |
| 800 | 1015 | 950 | 470 | 24-φ33 | 1280 |
| 900 | 1115 | 1050 | 510 | 28-φ33 | 1620 |
| 1000 | 1230 | 1160 | 550 | 28-φ36 | 1820 |
| 1200 | 1455 | 1380 | 630 | 32-φ39 | 2350 |
| 1400 | 1675 | 1590 | 710 | 36-φ42 | 2800 |
| 1600 | 1915 | 1820 | 790 | 40-φ48 | 5200 |
| 1800 | 2115 | 2020 | 870 | 44-φ48 | 6050 |
| 2000 | 2325 | 2230 | 950 | 48-φ48 | 7300 |
| 2200 | 2550 | 2440 | 1000 | 52-φ62 | 8850 |
| 2400 | 2760 | 2650 | 1100 | 56-φ56 | 10800 |
