PZ973H電動刀閘閥-PZ973Y電動耐磨刀閘閥-電動閘板閥-電動刀型閘板閥-電動刀型插板閥
更新：2023/4/11 14:34:48??????點擊：
- 品牌：???上海工開閥門
- 型號：???PZ973H、PZ973Y
產品介紹
PZ973H電動刀閘閥，PZ973Y電動耐磨刀閘閥，電動閘板閥，電動刀型閘板閥，電動刀型插板閥 是由多回轉式電動裝置和刀型閘閥組成。主要采用鑄鐵、鑄鋼、不銹鋼等。通徑從DN50～DN1000。電動刀型閘閥廣泛應用于化工、煤碳、制糖、污水、造紙等領域,是一種理想的密封閥門
刀型閘閥，也叫刀形閘閥、刀閘閥、刀型閘板閥板、插板閥，適用于帶有懸浮顆粒、纖維材料的紙漿、污水、煤漿、灰渣水泥混合物等介質的管道，靠可以切割纖維材料的刀刃形閘板來切斷這些介質。閥體實際上不存在腔室，閘板在側面導向槽內升降，并由底部的凸耳緊壓在閥座上，如需達到較高的介質密封性時，可選用O形密封閥座實現雙向密封。
刀型閘閥其閘板具有剪切功能，可刮除密封面上的粘著物，自動清除雜物。不銹鋼閘板可防止腐蝕引起的密封泄漏。
電動刀閘閥采用多回轉電動裝置，用以驅動和控制閥門的開啟和關閉，操作人員可以在控制室內遠距離對閥門進行控制也可以現場手動操作，也可以與計算機配合實現計算機自動控制。
電動刀型閘閥默認配Z型多回轉電動執行機構，選配其他品牌執行機構。電機為三相交流，380V（特殊訂貨660V或220V），Z型多回轉電動執行機構分為戶外型、隔爆型、整體型、整體調節型、隔爆整體型、隔爆整體調節型。
電動刀閘閥配有手動，萬一供電間斷，可以手動操作開啟或關閉閥門，有效控制介質，防止事故發生。
PZ973電動刀閘閥主要性能規范
| 型 號 | 工作壓力 / MPa | 適用溫度 / ℃ | 適用介質 |
| PZ973H-10C/16C | 1.0、1.6 | ≤ 100 | 紙漿、污水、煤漿、灰渣水泥混合物 |
| PZ973F-10P/16P | |||
| PZ973Y-10P/16P |
| 型 號 | 材 料 | |||
| 閥 體 | 閥 桿 | 密封面 | 填 料 | |
| PZ973H-10C/16C | WCB | 2Cr13 | 硬質合金、 聚四氟乙烯 | V型聚四氟乙烯、 柔性石墨環 |
| PZ973F-10P/16P | ZG1Cr18Ni9Ti | 1Cr18Ni9Ti | ||
| PZ973Y-10P/16P | CF8 (304) | 0Cr18Ni9 (304) | ||

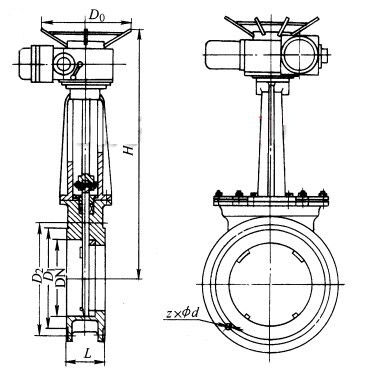

PZ973電動刀閘閥結構尺寸
| 公稱壓力 | DN | L | D1 | D2 | H | N-M | 電裝 型號 | 電機 功率 |
|---|---|---|---|---|---|---|---|---|
| 0.6 MPa | 50 | 50 | 90 | 110 | 370 | 4-M12 | DZ10 | 0.25 |
| 65 | 50 | 110 | 130 | 460 | 4-M12 | DZ10 | 0.25 | |
| 80 | 50 | 125 | 150 | 590 | 4-M16 | DZ10 | 0.25 | |
| 100 | 50 | 145 | 170 | 780 | 4-M16 | DZ10 | 0.25 | |
| 125 | 50 | 175 | 200 | 950 | 8-M16 | DZ10 | 0.25 | |
| 150 | 60 | 200 | 225 | 980 | 8-M16 | DZ10 | 0.25 | |
| 200 | 60 | 255 | 280 | 1053 | 8-M16 | DZ15 | 0.37 | |
| 250 | 70 | 310 | 335 | 1060 | 12-M16 | DZ20 | 0.37 | |
| 300 | 80 | 362 | 395 | 1230 | 12-M20 | DZ20 | 0.37 | |
| 350 | 90 | 412 | 445 | 1250 | 12-M20 | DZ30 | 0.55 | |
| 400 | 100 | 462 | 498 | 1767 | 16-M20 | DZ30 | 0.55 | |
| 450 | 120 | 518 | 550 | 1920 | 16-M20 | DZ45 | 1.5 | |
| 500 | 130 | 568 | 600 | 2010 | 16-M20 | DZ45 | 1.5 | |
| 600 | 140 | 670 | 705 | 2110 | 20-M22 | DZ60 | 2.2 | |
| 1.0 MPa | 50 | 50 | 100 | 125 | 370 | 4-M16 | DZ10 | 0.25 |
| 65 | 50 | 120 | 145 | 460 | 4-M16 | DZ10 | 0.25 | |
| 80 | 50 | 135 | 160 | 590 | 4-M16 | DZ10 | 0.25 | |
| 100 | 50 | 155 | 180 | 780 | 8-M16 | DZ10 | 0.25 | |
| 125 | 50 | 185 | 210 | 950 | 8-M16 | DZ10 | 0.25 | |
| 150 | 60 | 210 | 240 | 980 | 8-M20 | DZ15 | 0.37 | |
| 200 | 60 | 265 | 295 | 1053 | 8-M20 | DZ20 | 0.37 | |
| 250 | 70 | 320 | 350 | 1060 | 12-M20 | DZ20 | 0.37 | |
| 300 | 80 | 368 | 400 | 1230 | 12-M20 | DZ30 | 0.55 | |
| 350 | 90 | 428 | 460 | 1250 | 16-M20 | DZ30 | 0.55 | |
| 400 | 100 | 482 | 515 | 1767 | 16-M22 | DZ45 | 1.5 | |
| 450 | 120 | 532 | 565 | 1920 | 20-M22 | DZ45 | 1.5 | |
| 500 | 130 | 585 | 620 | 2010 | 20-M22 | DZ60 | 2.2 | |
| 600 | 140 | 685 | 725 | 2110 | 20-M27 | DZ60 | 2.2 | |
| 1.6 MPa | 50 | 65 | 100 | 125 | 370 | 4-M16 | DZ10 | 0.25 |
| 65 | 65 | 120 | 145 | 460 | 4-M16 | DZ10 | 0.25 | |
| 80 | 70 | 135 | 160 | 590 | 8-M16 | DZ10 | 0.25 | |
| 100 | 70 | 155 | 180 | 780 | 8-M16 | DZ10 | 0.25 | |
| 125 | 70 | 185 | 210 | 950 | 8-M16 | DZ10 | 0.25 | |
| 150 | 80 | 210 | 240 | 980 | 8-M20 | DZ15 | 0.37 | |
| 200 | 80 | 265 | 295 | 1053 | 12-M20 | DZ20 | 0.37 | |
| 250 | 94 | 320 | 355 | 1060 | 12-M22 | DZ20 | 0.37 | |
| 300 | 98 | 375 | 410 | 1230 | 12-M22 | DZ30 | 0.55 | |
| 350 | 100 | 435 | 470 | 1250 | 16-M22 | DZ30 | 0.55 | |
| 400 | 110 | 485 | 525 | 1767 | 16-M27 | DZ45 | 1.5 | |
| 450 | 120 | 545 | 585 | 1920 | 20-M27 | DZ45 | 1.5 | |
| 500 | 130 | 608 | 650 | 2010 | 20-M30 | DZ60 | 2.2 | |
| 600 | 140 | 718 | 770 | 2110 | 20-M36 | DZ60 | 2.2 |
聲明：本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數：產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等，如對產品有特殊要求，請?jiān)谠儍r(jià)時一并提出?；蛘呤褂脠龊戏浅Ｖ匾颦h(huán)境比較復雜，請您盡量提供設計圖紙和詳細參數，由我們專業工程師為您審核選型。
感謝訪問我司網站http://www.qa007.com，如你對該產品還有任何疑問可致電我們，我們將為您提供優質的售前咨詢服務。咨詢手機：15002111058；電話：021-56051151。
