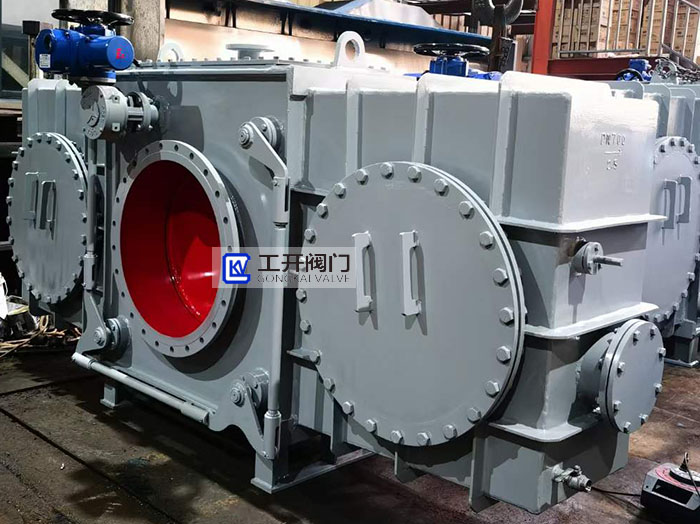

FF943X電動封閉式插板閥|全封閉式插板閥|煤氣管路專用插板閥
更新：2025/3/20 9:50:43??????點擊：
- 品牌：???上海工開閥門
- 型號：???FF943X-2.5
產品介紹
FF943X電動封閉式插板閥|全封閉式插板閥|煤氣管路專用插板閥，為封閉式設計結構，閥體采用全封閉式外殼，操作過程管路的氣體不外泄漏，避免了環境的污染，具有較好的抗管道外力強度，電動裝置的設置在外部，以維護檢查，人員近距離操作的安全性能較高。 閥門在設計上吸收了眼睛閥浮動閥板的優點；壓緊傳動機構采用；齒圈、齒輪、梯形螺紋絲杠副同步雙向壓緊。左、 右旋梯形螺紋絲杠同步壓緊的優點是；起動力矩小，螺紋副自鎖性好，閥門密封可靠。閥板移動采用銷齒傳動機構，不易積 灰，滿足了粉塵多、潤滑條件差、工作環境惡劣的場合使用。 本閥地面可配置防爆型控制柜，實行現場控制和遠距離與PLC系統連接控制，設置距離10米以上設備。

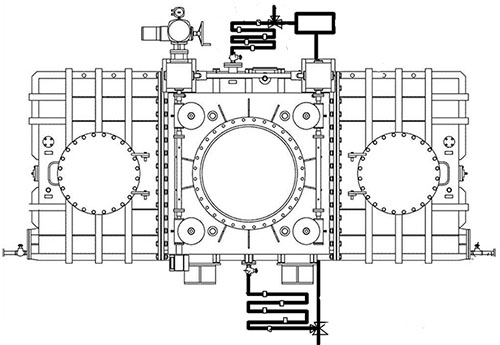

上海工開閥門封閉式插板閥結構：插板閥由前閥體、后閥體、閥板、伸縮體、左右密封箱體、通板和盲板及切換裝置、松開夾緊裝置等組成。冶金閥門的松開夾緊裝置采用電動裝置驅動，通過鏈輪、鏈條與絲桿螺母副連接，驅動波紋管的伸縮來實現閥體密封座夾緊或松開。閥門采用鏈輪式多點夾緊機構，密封圈為雙面密封，安裝于閥板上，密封可靠，方便更換。閥板頂部導軌裝有縱向和橫向移動機構，側面裝有彈簧機構和限位輪。當松開夾緊機構將閥板松開時，彈簧機構頂浮閥板至限位輪。
封閉式插板閥特點——
1、閥門采用全封閉結構，操作時介質不會向外泄漏，操作安全環境污染。
2、閥體采用整體框架式結構，剛性好，能承受高的介質壓力。
3、密封副部位采用不銹鋼與橡膠密封，密封圈為雙凸型密封可靠。
4、密封圈裝在閥板上，便于更換。
5、伸縮體與固定套之間采用多層波紋管連接，適用壽命長，密封更可靠，波紋管內安裝填料式耐磨套，粉塵不進入波紋管內。
6、夾緊機構采用閉環式多點夾緊，同步性好。
7、特制的控桿和頂輪機構，確保閥板運行無摩擦。
8、設有氮?dú)獯祾呖?，以便吹掃閥座和傳動部位積灰，開啟靈活。
9、底部設有排水管接口，將閥箱內積水排出。
10、夾緊、松開和閥板行走采用全電動驅動。操作方便，性能穩定，電裝帶手動機構，手、電動可實現無憂動切換。
FF943X電動封閉式插板閥|全封閉式插板閥|煤氣管路專用插板閥性能參數：
| 公稱通徑 | DN300~2000 | |||
| 公稱壓力MPa | 0.05MPa | 0.1 MPa | 0.15 MPa | 0.25 MPa |
| 密封試驗壓力MPa | 0.055 MPa | 0.11 MPa | 0.165 MPa | 0.275 MPa |
| 強度試驗壓力MPa | 0.075 MPa | 0.15 MPa | 0.225 MPa | 0.375 MPa |
| 密封材料 | NBR橡膠 | 硅橡膠 | 氟橡膠 | 硬密封 |
| 適用溫度 | -20-100℃ | -20-200℃ | -20-300℃ | -20-450℃ |
| 適用介質 | 空氣、煤氣、含塵煤氣 及有毒、有害、易燃?xì)怏w | |||
| 電源電壓 | 380V.AC 50HZ | |||
| 驅動方式 | 手動、電動、氣動、電動推桿、電液動推桿 | |||

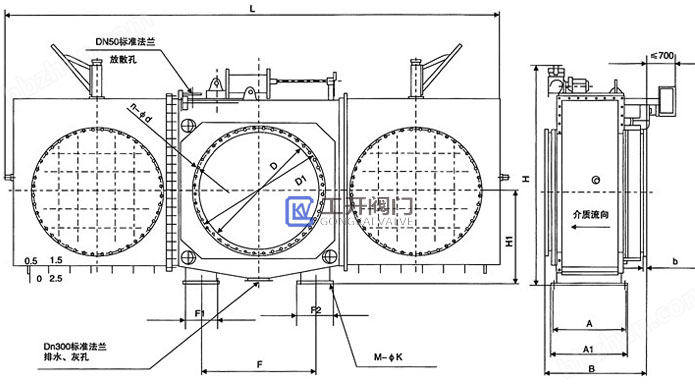

FF943X電動封閉式插板閥|全封閉式插板閥|煤氣管路專用插板閥外形尺寸和結構圖
| DN | D | D1 | Β | b | n-Φd | Η | H1 | L | A | A1 | F | F1 | F2 | Μ-ΦΚ | 功率(KW) | 重量(Kg) | ||
| 走板 | 夾板 |
PN0.05 PN0.10 |
PN 0.15 PN 0.25 |
|||||||||||||||
| 400 | 540 | 495 | 600 | 18 | 16-22 | 1250 | 510 | 2420 | 600 | 680 | 500 | 160 | 220 | 4-23 | 1.1 | 1.5 | 1080 | 1210 |
| 450 | 595 | 550 | 600 | 18 | 16-22 | 1380 | 560 | 2480 | 600 | 680 | 500 | 160 | 220 | 4-23 | 1.1 | 1.5 | 1160 | 1250 |
| 500 | 645 | 600 | 600 | 18 | 20-22 | 1600 | 600 | 2610 | 600 | 680 | 500 | 160 | 220 | 4-23 | 1.1 | 1.5 | 1250 | 1300 |
| 600 | 755 | 705 | 800 | 24 | 20-26 | 1750 | 680 | 2720 | 600 | 680 | 900 | 280 | 340 | 8-23 | 1.1 | 1.5 | 1315 | 1450 |
| 700 | 860 | 810 | 800 | 24 | 24-26 | 1884 | 720 | 2815 | 600 | 680 | 950 | 280 | 340 | 8-23 | 1.1 | 1.5 | 1585 | 1700 |
| 800 | 975 | 920 | 800 | 24 | 24-30 | 1970 | 800 | 3115 | 600 | 680 | 1045 | 280 | 340 | 8-23 | 1.5 | 2.2 | 1870 | 2050 |
| 900 | 1075 | 1020 | 800 | 24 | 24-30 | 2086 | 880 | 3640 | 600 | 680 | 1250 | 280 | 340 | 8-23 | 2.2 | 2.2 | 2350 | 2550 |
| 1000 | 1175 | 1120 | 800 | 24 | 28-30 | 2250 | 960 | 3940 | 820 | 910 | 1250 | 280 | 340 | 8-23 | 2.2 | 2.2 | 2850 | 3050 |
| 1200 | 1375 | 1320 | 1200 | 26 | 32-30 | 2837 | 1165 | 5930 | 1100 | 1180 | 1060 | 480 | 560 | 8-33 | 1.1 | 1.5 | 3537 | 3720 |
| 1400 | 1575 | 1520 | 1200 | 26 | 36-30 | 3057 | 1285 | 6530 | 1100 | 1220 | 1400 | 480 | 560 | 8-33 | 1.1 | 1.5 | 4370 | 4800 |
| 1600 | 1790 | 1730 | 1200 | 32 | 40-30 | 3257 | 1385 | 7130 | 1100 | 1180 | 1560 | 480 | 560 | 8-33 | 1.5 | 2.2 | 5200 | 5700 |
| 1800 | 1990 | 1930 | 1400 | 32 | 44-30 | 3400 | 1428 | 7730 | 1100 | 1180 | 1750 | 230 | 560 | 8-33 | 2.2 | 2.2 | 5940 | 6430 |
| 2000 | 2190 | 2130 | 1400 | 32 | 48-30 | 4010 | 1850 | 8400 | 1200 | 1280 | 1800 | 230 | 560 | 8- 33 | 2.2 | 2.2 | 7180 | 7850 |
| 2200 | 2405 | 2340 | 1600 | 32 | 52-30 | 4110 | 1950 | 9050 | 1200 | 1280 | 1900 | 230 | 560 | 8-33 | 2.2 | 2.2 | 8430 | 9250 |
| 2400 | 2605 | 2540 | 1600 | 32 | 56-33 | 4365 | 2050 | 9600 | 1200 | 1280 | 2360 | 230 | 560 | 8-33 | 2.2 | 2.2 | 9760 | 10500 |
| 2600 | 2805 | 2740 | 1800 | 34 | 60-33 | 4565 | 2150 | 10200 | 1340 | 2100 | 2460 | 300 | 600 | 8-36 | 2.2 | 2.2 | 1200 | 13200 |
| 2800 | 2960 | 3030 | 1800 | 36 | 64-36 | 4765 | 2250 | 10800 | 1340 | 2100 | 2532 | 300 | 600 | 8-36 | 2.2 | 2.2 | 1500 | 16100 |
聲明：本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數：產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等，如對產品有特殊要求，請?jiān)谠儍r(jià)時一并提出?；蛘呤褂脠?chǎng)合非常重要或環境比較復雜，請您盡量提供設計圖紙和詳細參數，由我們專業工程師為您審核選型。
感謝訪問我司網站http://www.qa007.com，如你對該產品還有任何疑問可致電我們，上海工開閥門將為您提供優質的售前咨詢服務。咨詢手機：15002111058；電話：021-56051151。
