防盜蝶閥-FDD343H-帶鎖蝶閥-防盜法蘭蝶閥
更新：2022/9/14 9:18:26??????點擊：
- 品牌：???上海工開閥門
- 型號：???FDD343H-16C
產品介紹
防盜蝶閥是概據供熱系統上使用單位不及時交費及油田上經常發生島油事件造成的損失而研討設計成功的閥門產品。防盜蝶閥具有防盜性能好（三保險），開關輕松、密封效果穩定、使用壽命長等特點。
硬密封防盜蝶閥根據連接方式分為法蘭式防盜蝶閥FDD343H、對夾式防盜蝶閥FDD373H、焊接式防盜蝶閥FDD363H
防盜蝶閥是一種帶鎖蝶閥，安裝后，拿附件扳手上端的小六角旋出閥門上蓋的小內六角螺絲，移開蓋子，中間就是鎖芯，如帶鑰匙鎖芯就用鑰匙打開，如帶密碼鎖芯（見防盜閥門的密碼編制和使用），拿出鎖芯后，就用附件扳手下端打開（或關閉）閥門的蝶扳，順時針關，逆時針開。
防盜蝶閥應用范圍：適用于發生爐、煤氣、天然氣、液化石油氣、城市煤氣、冷熱空氣、化工冶煉和發電環保等工程系統中輸送各種腐蝕性、非腐蝕性流體介質的管道上，用于調節和截?cái)嘟橘|(zhì)的流動。
防盜蝶閥主要性能規范
| 型號 | 公稱壓力PN（Mpa) | 強度試驗 | 密封試驗 | 適用溫度 | 適用介質 |
|
FDD343H FDD373H FDD363H |
1.0 | 1.5 | 1.1 | -29℃～425℃ | 水、蒸汽、油品、海水、酸類 |
| 1.6 | 2.4 | 1.76 | |||
| 2.5 | 3.75 | 2.75 |
| 產品名稱 | 對夾、法蘭、焊接硬密封防盜蝶閥 |
| 產品型號 | FDD343H、FDD363H、FDD373H |
| 公稱通徑 | DN40～DN600 |
| 壓力范圍 | 1.0MPa-4.0MPa |
| 閥體材質 | 鑄鋼、不銹鋼304/316/316 |

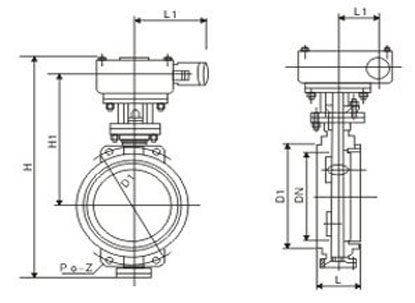

防盜蝶閥主要外形及連接尺寸
| 公稱通徑(DN) | 主要尺寸 | 法蘭尺寸和螺栓規格 | ||||||||||
| 1.0MPa | 1.6MPa | 2.5MPa | ||||||||||
| L | H1 | H | D | D1 | n-Фd | D | D1 | n-Фd | D | D1 | n-Фd | |
| 50 | 108 | 350 | 112 | 165 | 125 | 4-18 | 165 | 125 | 4-18 | 165 | 125 | 4-18 |
| 65 | 112 | 370 | 115 | 185 | 145 | 4-18 | 185 | 145 | 4-18 | 185 | 145 | 8-18 |
| 80 | 114 | 380 | 120 | 200 | 160 | 4-18 | 200 | 160 | 8-18 | 200 | 160 | 8-18 |
| 100 | 127 | 420 | 138 | 220 | 180 | 8-18 | 220 | 180 | 8-18 | 235 | 190 | 8-22 |
| 125 | 140 | 460 | 164 | 250 | 210 | 8-18 | 250 | 210 | 8-22 | 270 | 220 | 8-26 |
| 150 | 140 | 555 | 175 | 285 | 240 | 8-22 | 285 | 240 | 8-22 | 300 | 250 | 8-26 |
| 200 | 152 | 760 | 200 | 340 | 295 | 8-22 | 340 | 295 | 12-22 | 360 | 310 | 12-26 |
| 250 | 165 | 830 | 243 | 395 | 350 | 12-22 | 405 | 355 | 12-26 | 425 | 370 | 12-30 |
| 300 | 178 | 895 | 250 | 445 | 400 | 12-22 | 460 | 410 | 12-26 | 485 | 430 | 16-30 |
| 350 | 190 | 950 | 280 | 505 | 460 | 16-22 | 520 | 470 | 16-26 | 555 | 490 | 16-33 |
| 400 | 216 | 1190 | 305 | 565 | 515 | 16-26 | 580 | 525 | 16-30 | 620 | 550 | 16-36 |
| 450 | 222 | 1255 | 350 | 615 | 565 | 20-26 | 640 | 585 | 20-30 | 670 | 600 | 20-36 |
| 500 | 229 | 1305 | 380 | 670 | 620 | 20-26 | 715 | 650 | 20-33 | 730 | 660 | 20-36 |
| 600 | 267 | 1340 | 445 | 780 | 725 | 20-30 | 840 | 770 | 20-36 | 845 | 770 | 20-39 |
| 700 | 292 | 1520 | 480 | 895 | 840 | 24-30 | 910 | 840 | 24-36 | 960 | 875 | 24-42 |
| 800 | 318 | 1710 | 530 | 1015 | 950 | 24-33 | 1025 | 950 | 24-39 | 1085 | 990 | 24-48 |
| DN(mm) | 公稱壓力:1.0MPa、1.6MPa |
|
尺 寸 | ||
| L | D1 | D2 | Z-Фd |
|
|
| 50 | 43 | 125 | 100 | 4-Ф18 | 220 |
| 65 | 46 | 145 | 120 | 4-Ф18 | 220 |
| 80 | 49 | 160 | 135 | 4-Ф18 | 320 |
| 100 | 64 | 180 | 158 | 8-Ф18 | 340 |
| 150 | 70 | 240 | 212 | 8-Ф23 | 414 |
| 200 | 71 | 295 | 266 | 8-Ф23 | 512 |
| 250 | 76 | 355 | 320 | 12-Ф23 | 570 |
| 300 | 83 | 410 | 368 | 12-Ф23 | 667 |
| 350 | 92 | 470 | 430 | 16-Ф23 | 744 |
| 400 | 102 | 525 | 482 | 16-Ф25 | 827 |
| 450 | 114 | 585 | 532 | 20-Ф25 | 913 |
| 500 | 127 | 650 | 585 | 20-Ф25 | 1000 |
| 600 | 154 | 770 | 685 | 20-Ф30 | 10207 |
| 700 | 165 | 840 | 800 | 24-Ф30 | 1475 |
| 800 | 190 | 950 | 905 | 24-Ф34 | 1605 |
| 公稱壓力 PN1.0、PN1.6、PN2.5 | |||||||||
| 通徑 | 外形尺寸（參考值） | 重量 | |||||||
| 毫米 | 英寸 | L | D | d | H | H1 | A | ||
| 80 | 3 | 180 | 90 | 78 | 90 | 356 | 180 | 200 | 27 |
| 100 | 4 | 190 | 110 | 96 | 100 | 375 | 180 | 200 | 34 |
| 125 | 5 | 200 | 135 | 121 | 113 | 401 | 180 | 200 | 41 |
| 150 | 6 | 210 | 161 | 146 | 130 | 450 | 270 | 280 | 43 |
| 200 | 8 | 230 | 222 | 202 | 205 | 545 | 400 | 425 | 81 |
| 250 | 10 | 250 | 278 | 254 | 235 | 630 | 400 | 425 | 102 |
| 300 | 12 | 270 | 330 | 303 | 275 | 715 | 450 | 560 | 132 |
| 350 | 14 | 290 | 382 | 351 | 309 | 817 | 450 | 560 | 164 |
| 400 | 16 | 310 | 432 | 398 | 346 | 923 | 535 | 580 | 193 |
| 450 | 18 | 330 | 484 | 450 | 932 | 1059 | 535 | 580 | 238 |
| 500 | 20 | 350 | 535 | 501 | 427 | 1126 | 535 | 580 | 302 |
| 600 | 24 | 390 | 636 | 602 | 509 | 1369 | 570 | 660 | 457 |
| 700 | 28 | 430 | 726 | 692 | 572 | 1492 | 750 | 550 | 810 |
| 800 | 32 | 470 | 826 | 792 | 638 | 1622 | 750 | 550 | 1093 |
聲明：本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數：產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等，如對產品有特殊要求，請?jiān)谠?xún)價時一并提出。或者使用場合非常重要或環境比較復雜，請您盡量提供設計圖紙和詳細參數，由我們專業工程師為您審核選型。
感謝訪問我司網站http://www.qa007.com，如你對該產品還有任何疑問可致電我們，我們將為您提供優質的售前咨詢服務。咨詢手機：15002111058；電話：021-56051151。
