礦用電動閘閥-MKZ941H煤安礦用電動閘閥-開關型電動煤安防爆閘閥-礦用防爆電動閘閥
更新：2022/9/29 9:27:06??????點擊：
- 品牌：???上海工開閥門
- 型號：???MKZ941H-25C-DN150
產品介紹
礦用電動閘閥適用于易燃易爆的場合，安全系數高、操作功能強、性能穩定等。防爆型產品有dI和dIIBT4兩種，dI適用于煤礦非采掘工作面；dIIBT4用于工廠，適用于環境為IIA、IIB級T1～T4組的爆炸性氣體混合物。
煤安礦用電動閘閥與礦用隔爆型閥門電動裝置控制箱配套使用后，可與DCS系統銜接，實現煤礦井下水泵房的自動化控制。
礦用電動閘閥-MKZ941H煤安礦用電動閘閥-開關型電動煤安防爆閘閥-礦用防爆電動閘閥特點：
1、閥門采用壓力自緊式密封或閥體、閥蓋墊片密封結構，使用安全可靠。
2、閥瓣采用雙閘板中間帶萬向頂結構，能自動調整閥瓣與閥座密封面吻合度，保證閥門的密封。同時此結構維修方便，節約費用，閥瓣互換性較好。
3、閥瓣、閥座密封面用鈷鉻鎢硬質合金由等離子噴焊而成，密封面硬度高，耐磨擦，抗擦傷，使用壽命長。
4、閥桿用滲氮鋼制成，表面氮化處理，硬度高，抗擦傷，耐腐蝕，使用壽命長。
5、電動裝置配有轉矩控制機構、現場操作機構和手、電動切換機構。除就地操作外，還可以進行遠距離操作、PLC控制、4~20mA電流輸入輸出智能控制等。
6、手動閥門由手動機構或撞擊時手輪開啟。減小閥門操作力。
7、閥門可安裝在管道的任何位置，同時根據介質和介質的溫度選擇碳鋼或合金鋼閥門。
8、初次安裝和調試時，必須手動把閥門開到約一半的位置，以免電機相序接反導致閥門或電裝損壞。
MKZ941H礦用電動閘閥主要性能規范
適用介質：壓縮易爆氣體
使用壓力：≤0.1MPa；
工作環境溫度：—20℃～ 40℃；
工作環境不含有強腐蝕性的介質；短
時工作制,時間定額為10min；
額定電壓為380V,頻率為50HZ
| MZ941H-25型礦用電動閘閥 | ||||||||||||
| 閥門口徑DN(mm) | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
| 配套電裝規格 額定電壓660（380）V | ZB15-24 | ZB20-24 | ZB30-24 | ZB45-24 | ZB60-24 | ZB90-24 | ZB120-24 | |||||
1、 該裝置防塵,防水,防輕腐蝕,其防護等級為IP55,IP65（特殊定貨）；
2、轉矩控制機構動作可靠,調節方便,轉矩重復精度高；
3、行程控制機構調節精度和重復度高,開向和關向可配裝各2只至4只微動開關；
4、采用半自動手—電動切換機構,機構簡單,工作可靠,操作輕便；
5、工作環境： 無易燃,易爆和強腐蝕介質。

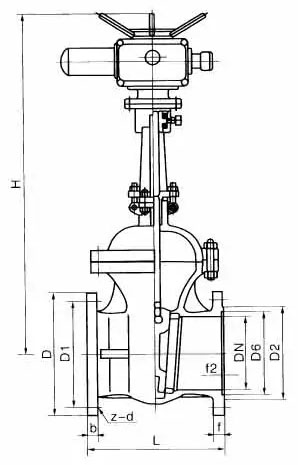

MKZ941H礦用電動閘閥主要外形結構尺寸
| 公稱通徑DN | 主要外形尺寸及連接尺寸 | 電動裝置型號 | |||||||
| L | D | D1 | D2 | b | f | z-Φd | H | ||
| Z940、Z941、Z942 | |||||||||
| 40 | 200 | 145 | 110 | 85 | 18 | 3 | 4-Φ18 | 595 | ZB15 |
| 50 | 250 | 160 | 125 | 100 | 20 | 3 | 4-Φ18 | 653 | ZB15 |
| 65 | 265 | 180 | 145 | 120 | 22 | 3 | 8-Φ18 | 665 | ZB15 |
| 80 | 280 | 195 | 160 | 135 | 22 | 3 | 8-Φ18 | 725 | ZB15 |
| 100 | 300 | 230 | 190 | 160 | 24 | 3 | 8-Φ23 | 787 | ZB20 |
| 125 | 325 | 270 | 220 | 188 | 28 | 3 | 8-Φ25 | 902 | ZB20 |
| 150 | 350 | 300 | 250 | 218 | 30 | 3 | 8-Φ25 | 955 | ZB20 |
| 200 | 400 | 360 | 310 | 278 | 34 | 3 | 12-Φ25 | 1105 | ZB40 |
| 250 | 425 | 425 | 370 | 332 | 36 | 3 | 12-Φ30 | 1343 | ZB40 |
| 300 | 450 | 485 | 430 | 390 | 40 | 4 | 12-Φ30 | 1516 | ZC60 |
| 350 | 550 | 550 | 490 | 448 | 44 | 4 | 16-Φ30 | 1678 | ZC60 |
| 400 | 600 | 610 | 550 | 505 | 48 | 4 | 16-Φ34 | 1849 | ZC90 |
| 450 | 650 | 660 | 600 | 555 | 50 | 4 | 16-Φ34 | 1937 | ZC90 |
| 500 | 700 | 730 | 660 | 610 | 52 | 4 | 20-Φ34 | 2234 | ZC120 |
| 600 | 800 | 840 | 770 | 718 | 56 | 5 | 20-Φ41 | 2432 | ZC180 |
| 700 | 900 | 955 | 875 | 815 | 60 | 5 | 20-Φ41 | 2489 | ZC250 |
| 800 | 1000 | 1070 | 990 | 930 | 64 | 5 | 24-Φ48 | 2643 | ZC350 |
聲明：本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數：產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等，如對產品有特殊要求，請在詢價時一并提出?；蛘呤褂脠龊戏浅Ｖ匾颦h(huán)境比較復雜，請您盡量提供設計圖紙和詳細參數，由我們專業工程師為您審核選型。
感謝訪問我司網站http://www.qa007.com，如你對該產品還有任何疑問可致電我們，我們將為您提供優質的售前咨詢服務。咨詢手機：15002111058；電話：021-56051151。
