手動盲板閥|眼鏡閥|F43X手動扇形盲板閥
更新：2025/3/22 13:38:22??????點擊：
- 品牌：???上海工開閥門
- 型號：???F43X-2.5C
產品介紹
手動盲板閥|眼鏡閥|F43X手動扇形盲板閥是一種閘板閥，主要用于氣體介質的切斷，特別是在工礦企業、市政、環保等行業中，用于切斷有害、有毒、易燃等氣體??，系GB6222《工業企業煤氣安全規程》要求的可靠切斷氣體介質的設備。。亦適宜做管道終端的盲板，以縮短檢修時間或方便連接管路。該系列扇形眼鏡閥與其他在管路中做切斷的閥門設備相比，結構新穎、重量輕、體積小、操作方便、動作迅速、切斷氣體性能可靠的特點。
手動盲板閥|眼鏡閥|F43X手動扇形盲板閥廣泛應用于工礦企業、市政、環保等行業的氣體介質管路系統中，尤其適用于有害、有毒、易燃?xì)怏w的切斷。其結構新穎、重量輕、體積小、操作方便、動作迅速、切斷氣體性能可靠等特點，使其在這些場景中表現出色?。
手動盲板閥|眼鏡閥|F43X手動扇形盲板閥工作原理：F43X盲板閥由左閥體、右閥體、中閥體和連接螺桿組成。通過旋轉連接螺桿，使左右閥體完成夾緊和松開動作，利用閥板上盲板和通孔板的位置變換達到啟閉目的?。
上海工開閥門生產的盲板閥有手動盲板閥 F43X、F43CX、 F43AX、 F43BX，電動盲板閥 F9T43X、 F9L43X 、氣動盲板閥 F643X 、液動盲板閥 F743X 、電液動盲板閥 F243X。
手動盲板閥操作方法及注意事項：
1、用扳手依次逆時針旋動三個連接螺桿，使閥體與閘板分離并有均衡，適量的間隙(16mm左右)。確認后轉動閘板到工作位置，反向旋動連接螺桿，使閘板與閥體緊密接觸，達到絕對密封的目的。
2、橡膠密封圈不得與閥體粘連或發生硬摩擦，以防止損壞橡膠密封圈，破壞閥門的工作性能。
3、左右閥體松開時，介質要外溢，為確保安全，應在關閉時，請先關閉眼鏡閥前的煤氣蝶閥，同時請采用通風和其它能保證安全的措施。
橡膠密封圈不得與閥體粘連或發生摩擦，以防止損壞橡膠密封圈，破壞閥門的工作性能。
左右閥本松開時，介質要外溢，為確保安全，應在關閉時，請先關閉盲板閥前的煤氣蝶閥，同時請采取，通風和其它能保證安全措施。
手動盲板閥|眼鏡閥|F43X手動扇形盲板閥性能參數：
| 公稱壓力MPa | 0.25 | 0.15 | 0.10 | 0.05 |
| 密封試驗壓力MPa | 0.275 | 0.165 | 0.11 | 0.055 |
| 強度試驗壓力MPa | 0.40 | 0.225 | 0.15 | 0.075 |
| 適用溫度℃ | 丁腈橡膠 | 硅橡膠 | 氟橡膠 | |
| ＜120 | ＜250 | ＜300 | ||
| 適用介質 | 煤氣等 | |||
| 采用標準 | 連接法蘭尺寸符合JB/T81-94標準，檢測方法符合GB/T13927-92標準 | |||
| 主要零部件材料 | 閥體、閘板為碳鋼；連接軸、伸縮器為碳鋼或不銹鋼；密封圈為橡膠 | |||

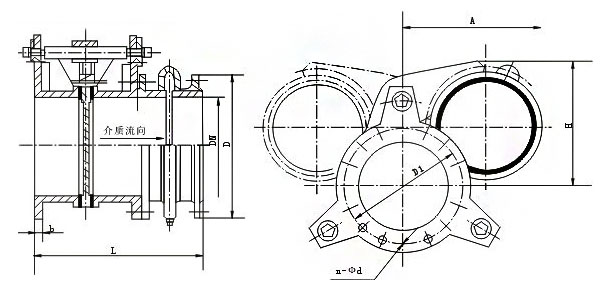

手動盲板閥|眼鏡閥|F43X手動扇形盲板閥外形尺寸和結構圖
| DN | D | D1 | b | n-φd | 短系列 L |
| 100 | 210 | 170 | 12 | 4-φ18 | 210 |
| 150 | 265 | 225 | 14 | 8-φ18 | 210 |
| 200 | 320 | 280 | 14 | 8-φ18 | 230 |
| 250 | 375 | 335 | 14 | 12-φ18 | 250 |
| 300 | 440 | 395 | 16 | 12-φ22 | 270 |
| 350 | 490 | 445 | 16 | 12-φ22 | 290 |
| 400 | 540 | 495 | 16 | 16-φ22 | 310 |
| 450 | 595 | 550 | 20 | 16-φ22 | 330 |
| 500 | 645 | 600 | 20 | 20-φ22 | 350 |
| 600 | 755 | 705 | 20 | 20-φ26 | 370 |
| 700 | 860 | 810 | 20 | 24-φ26 | 390 |
| 800 | 975 | 920 | 22 | 24-φ30 | 410 |
| 900 | 1075 | 1020 | 22 | 24-φ30 | 430 |
| 1000 | 1175 | 1120 | 22 | 28-φ30 | 450 |
| 1200 | 1375 | 1320 | 22 | 32-φ30 | 470 |
| 1400 | 1575 | 1520 | 26 | 36-φ30 | 490 |
| 1500 | 1675 | 1620 | 26 | 36-φ30 | 510 |
| 1600 | 1790 | 1730 | 26 | 40-φ30 | 530 |
| 1800 | 1990 | 1930 | 26 | 44-φ30 | 550 |
| 2000 | 2190 | 2130 | 26 | 48-φ30 | 570 |
