WJ44H角式波紋管截止閥-法蘭式波紋管截止閥-波紋管截止閥-波紋管閥門
更新：2020/11/21 14:09:37??????點擊：
- 品牌：???上海工開
- 型號：???WJ44H、WJ44Y
產品介紹
WJ44H角式波紋管截止閥是安裝在鍋爐蒸汽管道上的最理想閥門，用波紋管作為閥桿密封元件，可使閥桿部位無泄漏，以防止蒸汽外漏的截止閥。其進出口通道不在同一方向上而成90°直角，流體通過閥門時會改變流體方向，安裝在管路系統的拐角處，這樣既節約了90度彎頭，又便于操作。而且沒有流體流失提高了使用能源效率增加生產設備安全性減少了維護費用及頻繁的維護保養降低經營成本，還提供了清潔安全的工作環境。
WJ44H角式波紋管截止閥工作原理：
WJ44H角式波紋管截止閥啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。
WJ44H角式波紋管截止閥特點：
1. 角式波紋管截止閥，其出口為90度直角狀，適合安裝在管路系統的拐角處，這樣既能節省90度彎頭，省料省空間，又便于操作。
2. 閥體采用德國覆膜砂鑄造技術，大大提高閥體表面光潔度及機械性能，減少氣孔、砂眼、裂紋的出現，增強鑄件的抗拉強度。
3. 閥門關閉時，具有“刮除效應”的錐形密封面能自動去除表面雜質，可以確保閥瓣有可靠的密封和更長的使用壽命。
4. 雙重密封設計（波紋管+填料），符合國際密封標準。
5. 所有波紋管100%通過氦氣測試，所有閥門100%通過標準測試，確保零泄漏。
6. DN150以上產品，加裝特殊裝置（本公司已獲得專利），有效防止閥門在使用中顫抖，發出噪音，并導致的內件損壞現象，使用壽命有效提升150%以上。
7. 可根據工況要求提供各種閥瓣設計，如節流型閥瓣，截止止回型閥瓣等。
WJ44H角式波紋管截止閥主要零件材質
| 序號 | 名稱 | 材質 |
| 1 | 閥體 | GS-C25 1.7363、1.4308、1.4408、1.4306、1.4301 |
| 2 | 閥瓣 | ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L |
| 3 | 軸銷 | ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L |
| 4 | 閥桿 | ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L |
| 5 | 波紋管組件 | 1Cr18Ni9Ti、304、316 |
| 6 | 閥蓋 | GS-C25 1.7363、1.4308、1.4408、1.4306、1.4301 |
| 7 | 填料 | 柔性石墨 |
| 8 | 填料壓蓋 | GS-C25 1.7363、1.4308、1.4408、1.4306、1.4301 |
| 9 | 閥桿螺母 | WCB、QT400-18 |
| 10 | 手輪 | 銅合金 |
| 11 | 雙頭螺栓 | ASTM A193-B7、A320-B8、A193-B8M |
| 12 | 六角螺母 | ASTM A194-2H、A194-8、A194-8M |
| 13 | 墊片 | 柔性石墨+不銹鋼 |

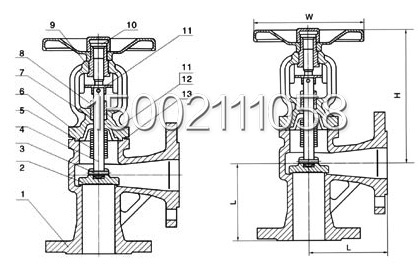

WJ44H角式波紋管截止閥主要外形及連接尺寸
| 口徑 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 |
| H | 166 | 166 | 172 | 175 | 193 | 195 | 213 | 227 | 294 | 325 | 355 | 440 | 580 | 620 | 785 |
| W | 120 | 140 | 140 | 180 | 200 | 220 | 260 | 280 | 300 | 340 | 400 | 450 | 450 | 500 | 500 |
| 重量 | 4 | 5 | 6 | 10 | 13 | 18 | 25 | 30 | 40 | 50 | 100 | 180 | 300 | 450 | 670 |
| 口徑 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 |
| H | 166 | 166 | 172 | 175 | 193 | 195 | 213 | 227 | 294 | 325 | 355 | 440 | 580 | 620 | 785 |
| W | 120 | 140 | 140 | 180 | 200 | 220 | 260 | 280 | 300 | 340 | 400 | 450 | 450 | 500 | 500 |
| 重量 | 4 | 5 | 6 | 11 | 14 | 19 | 27 | 32 | 43 | 53 | 110 | 200 | 330 | 480 | 700 |
| 口徑 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 |
| H | 166 | 166 | 172 | 175 | 193 | 195 | 213 | 227 | 294 | 325 | 355 | 440 | 580 | 620 | 785 |
| W | 120 | 140 | 140 | 180 | 200 | 220 | 260 | 280 | 300 | 340 | 400 | 450 | 450 | 500 | 500 |
| 重量 | 4 | 5 | 6 | 11 | 14 | 20 | 28 | 33 | 45 | 55 | 120 | 210 | 350 | 500 | 730 |
