GL41H法蘭式Y(jié)型過濾器-Y型法蘭過濾器-Y型過濾器-蒸汽過濾器
更新：2020/11/20 16:43:01??????點擊：
- 品牌：???上海工開
- 型號：???GL41H、GL41W
產品介紹
Y型法蘭過濾器是輸送介質的管道系列不可缺少的一種裝置，通常安裝在減壓閥、泄壓閥、定水位閥或其它設備的進口端，用來消除介質中的雜質，以保護閥門及設備的正常使用。
Y型過濾器具有結構先進，阻力小，排污方便等特點。適用介質可為水，油、氣?？砂从脩粢笾谱鳛V網，其外型基本相同（Y型），內部件全部采用不銹鋼，堅固耐用。當需要清洗時，只要將可拆卸的濾筒取出，去除濾出的雜質后，重新裝入即可，使用維護極為方便。該過濾器體形小、濾眼細、阻力小、效果高、安裝檢修方便、成本低、并排污時間短，對一般小型號者，只需5-10分鐘。一般通水網為18-30目/cm2，通氣網為40-100目/cm2，通油網為100-300目/cm2。
Y型法蘭過濾器工作原理：
蒸汽過濾器是由閥體和濾網組成，閥體為碳鋼或不銹鋼，過濾網采用不銹鋼雙層網結構，堅固耐用，具有結構先進、流阻小、排污方便等特點。介質通過濾網阻擋蒸汽管路中的銹蝕物和鍋爐污垢等雜質，以延長管道系統中各種閥門的工作壽命。當需要清洗時，只要將可拆卸的濾筒取出，清洗后重新裝入即可，因此，使用維護極為方便。
Y型法蘭過濾器特點：
1、濾網可清洗重復使用。
2、可按客戶要求精度配備過濾網。
3、具有結構先進、除塵效率高、操作維護方便等優點。
4、濾芯網材質均為全不銹鋼制作，耐腐蝕性強、使用壽命長。
5、抗污性強，排污方便、流通面積大、壓力損失小、結構簡單，體積小、重量輕。
GL41H法蘭式Y(jié)型過濾器主要性能規范
| 殼體材質 | 球墨鑄鐵 | 碳鋼(WCB碳素鋼、鑄鋼) | 不銹鋼 |
| 公稱通徑 | 15～500mm | ||
| 濾框?yàn)V網材質 | 不銹鋼 | ||
| 密封件材質 | 耐油石棉、丁腈橡膠、聚四氟乙烯 | ||
| 工作溫度（℃） | -30~380 | -80~425 | -80~450 |
| 公稱壓力（MPa） | 1.6~42（150Lb~2500Lb） | ||
| 過濾精度（目/in） | 10~300 | ||

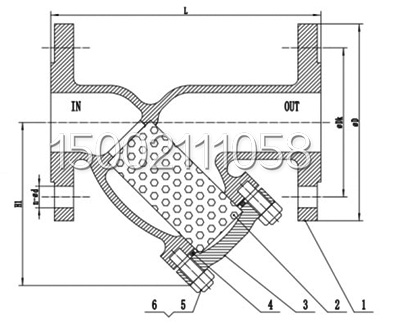

GL41H法蘭式Y(jié)型過濾器主要外形及連接尺寸
| 名稱 | 設計及制造 | 檢驗標準 | 試壓標準 | 法蘭標準 | ||||
| 參照標準 | SH/T 3411-1999 | GB/T 14382-2008 |
GB/T 13927-2008 API 598 |
HG/T 20592-2009 HG/T 20615-2009 |
||||
| 公稱尺寸 | L | PN16 | Class150 | |||||
| DN | NPS（英寸） | ΦD | ΦDk | n-φd | ΦD | ΦDk | n-φd | |
| 50 | 2'' | 215 | 165 | 125 | 4-18 | 150 | 120.7 | 4-18 |
| 65 | 2 1/2'' | 250 | 185 | 145 | 8-18 | 180 | 139.7 | 4-18 |
| 80 | 3'' | 285 | 200 | 160 | 8-18 | 190 | 152.4 | 4-18 |
| 100 | 4'' | 305 | 220 | 180 | 8-18 | 230 | 190.5 | 8-18 |
| 125 | 5'' | 345 | 250 | 210 | 8-18 | 255 | 215.9 | 8-22 |
| 150 | 6'' | 385 | 285 | 240 | 8-22 | 280 | 241.3 | 8-22 |
| 200 | 8'' | 487 | 340 | 295 | 12-22 | 345 | 298.5 | 8-22 |
| 250 | 10'' | 545 | 405 | 355 | 12-26 | 405 | 362 | 12-26 |
| 300 | 12'' | 605 | 460 | 410 | 12-26 | 485 | 431.8 | 12-26 |
| 350 | 14'' | 680 | 520 | 470 | 16-26 | 535 | 476.3 | 12-30 |
| 400 | 16'' | 757 | 580 | 525 | 16-30 | 595 | 539.8 | 16-30 |
| 450 | 18'' | 850 | 640 | 585 | 20-30 | 635 | 577.9 | 16-33 |
| 500 | 20'' | 895 | 715 | 650 | 20-33 | 700 | 635 | 20-33 |
| 600 | 24'' | 1070 | 840 | 770 | 20-36 | 815 | 749.3 | 20-36 |
聲明：本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數：產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等，如對產品有特殊要求，請?jiān)谠儍r(jià)時一并提出?；蛘呤褂脠?chǎng)合非常重要或環境比較復雜，請您盡量提供設計圖紙和詳細參數，由我們專業工程師為您審核選型。
感謝訪問我司網站http://www.qa007.com，如你對該產品還有任何疑問可致電我們，我們將為您提供優質的售前咨詢服務。咨詢手機：15002111058；電話：021-56051151。
